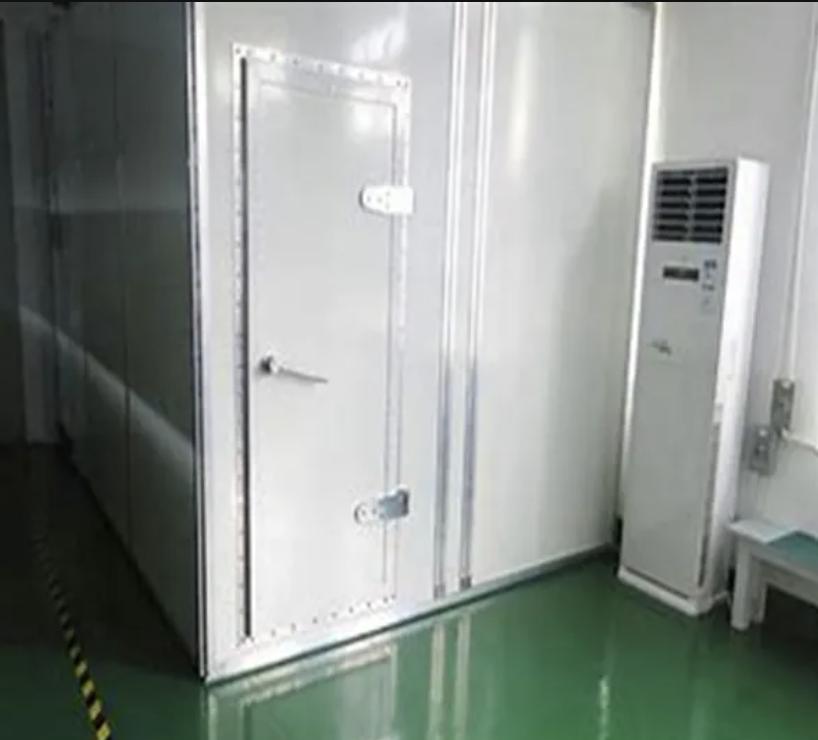

3-метровая полностью автоматизированная испытательная камера ЭМС, экранирующая безэховая радиочастотная камера с поглотителем из ферритовой плитки
3-метровая полностью автоматизированная испытательная камера ЭМС
Эта полностью автоматизированная испытательная камера длиной 3 метра сочетает в себе модульную радиочастотную защиту, ферритовую плитку премиум-класса и гибридные поглотители для испытаний на излучение и устойчивость. Разработанный в соответствии со стандартами EN 50147-2, ANSI C63.4, EN55022, EN61000-4-3 и CISPR, он представляет собой готовое решение для внутренних испытаний на соответствие ЭМС.
Конфигурация камеры
- Тестовое расстояние 3 метра для измерения излучаемого излучения и устойчивости
- Полностью безэховая конфигурация с поглотителями из ферритовой плитки (600x600 мм) на всех поверхностях.
- Гибридные пирамидальные поглотители пены для высокочастотных характеристик

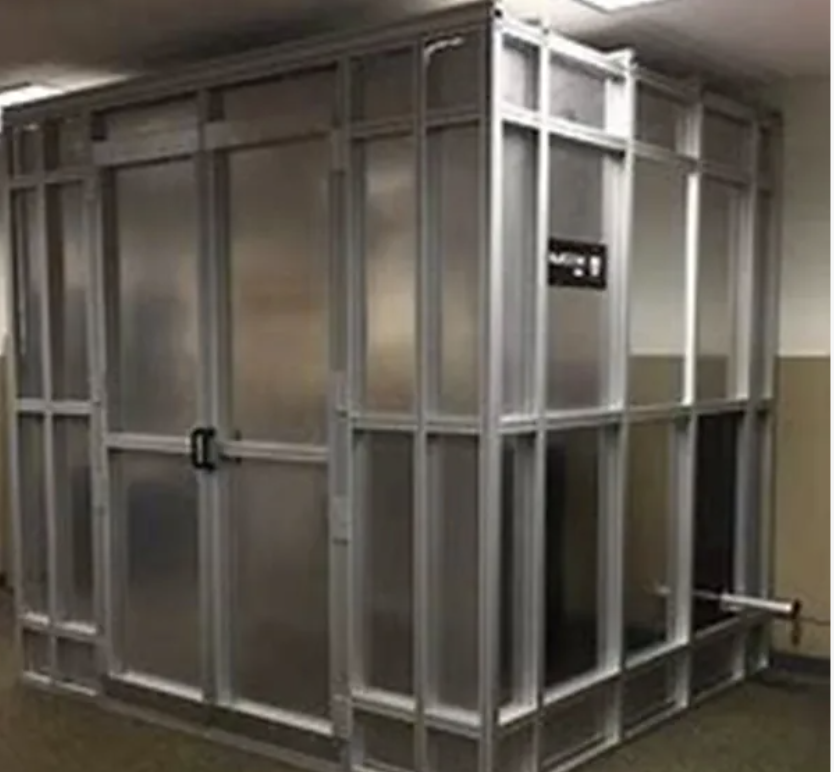

- Модульные защитные панели из оцинкованной стали толщиной 2 мм с болтовым соединением.
- Полностью автоматизированная система антенной мачты и поворотного стола с контроллером позиционирования
- Встроенная система камер видеонаблюдения для удаленного мониторинга испытаний
Экранирующие характеристики
| Частотный диапазон | Затухание |
|---|---|
| 14 кГц (магнитное поле) | 75 дБ |
| 100 кГц | 100 дБ |
| 200 кГц | 110 дБ |
| 50–103 МГц (плоская волна) | 120 дБ |
| 1–10 ГГц (микроволновая печь) | 110 дБ |
| 10–18 ГГц | 100 дБ |
Стандартные аксессуары
- Дверца для радиочастотного экранирования (1,2x2,1 м) с пальчиковыми контактами из бериллиевой меди
- Сетевые фильтры (16А/32А/63А) с низким уровнем утечки
- Сотовые вентиляционные панели (300х300мм и 300х600мм)
- Радиочастотная патч-панель с разъемами N-типа, BNC и SMA
- Волоконно-оптический волновод для передачи данных
- Антистатическая система фальшпола
- Светодиодная система освещения с фильтрацией электромагнитных помех
- Распределение мощности EUT с фильтрованными розетками переменного и постоянного тока
Обеспечивается полная установка, калибровка и обучение на месте. Свяжитесь с нами для определения размера и настройки камеры.
