РЧ-клетка МРТ экранированная комната РЧ-клетка Фарадея испытание экранирования радиочастотная безэховая камера ЭМС
-
Выделить
изготовители mri клетки rf
,Клетка Rf Фарадея
,Защищать клетки Фарадея
-
ВластьЭлектронный
-
РазмерИндивидуальные
-
Аксессуары 1Окно МРТ
-
Аксессуары 2дверь МРТ
-
Аксессуары 3Медная панель
-
Аксессуары 4Фильтр электромагнитных помех
-
Аксессуары 5соты
-
Аксессуары 6Газовый волновод
-
Аксессуары 7ПВХ для полов
-
Аксессуары 8ПВХ для стен
-
Аксессуары 9Свет
-
Продажа единицОдиночный предмет
-
Размер одной упаковки200Х200Х200 см
-
Одиночный вес брутто500,000 kg
-
Тип упаковкидеревянный ящик
-
Место происхожденияЦзянсу, Китай
-
Фирменное наименованиеHZ
-
СертификацияCE RoHS
-
Номер моделиКЛЕТКА MRI RF
-
Количество мин заказа1 набор
-
Цена$20,000.00 / Set
РЧ-клетка МРТ экранированная комната РЧ-клетка Фарадея испытание экранирования радиочастотная безэховая камера ЭМС

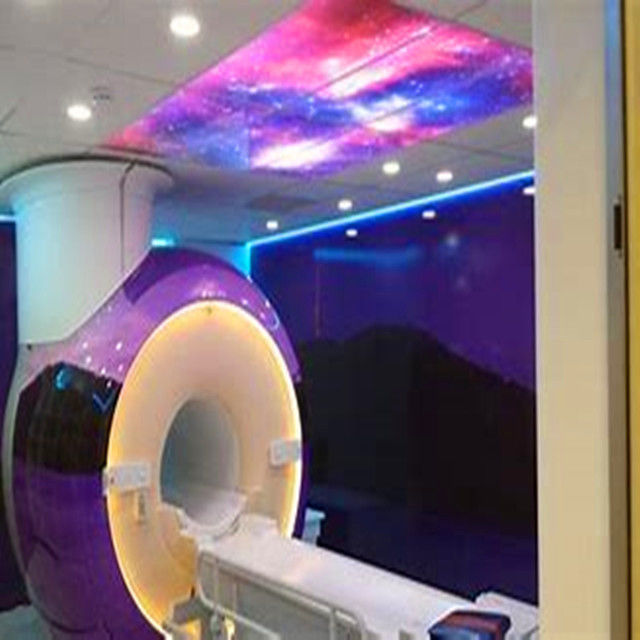

Особенности продукта для помещений для МРТ-сканирования:
- Чистая медь, нанесенная гальваническим способом
- Уровни РЧ-ослабления > 100 дБ до частот 400 МГц
- Отдельно стоящие, структурно изолированные РЧ-стены
- Легкие стеновые и потолочные панели
- Заводские сборные РЧ-экранирующие панели
- Удобные для подрядчиков интерьеры
Помимо использования для ЭМС-камер, РЧ-экранированные помещения имеют ряд различных применений и составляют основу для широкого спектра испытательных диапазонов. Comtest может проектировать, строить и поставлять следующие распространенные типы РЧ-экранированных помещений:
РЧ-экранированный центр обработки данных
Основные аппаратные помещения (также известные как MER-комнаты)
- Конференц-залы и центры кризисного управления
- РЧ-экранированные комнаты управления и усилителей
- Проводящие испытательные камеры
- Реверберационные камеры
- (Полу)Безэховые камеры

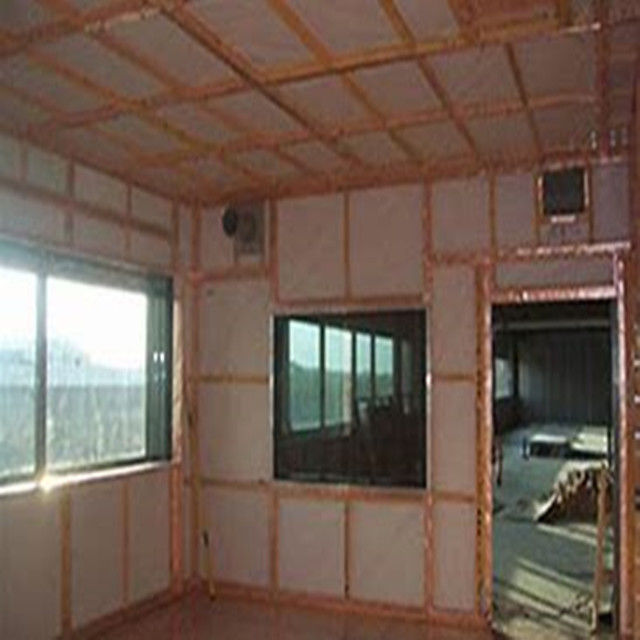

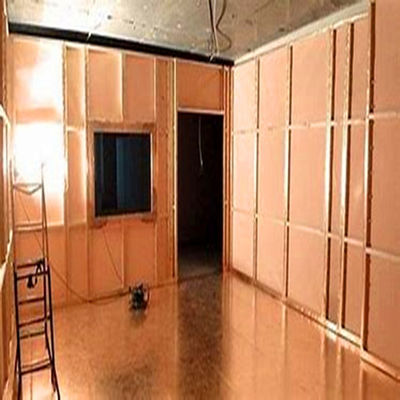

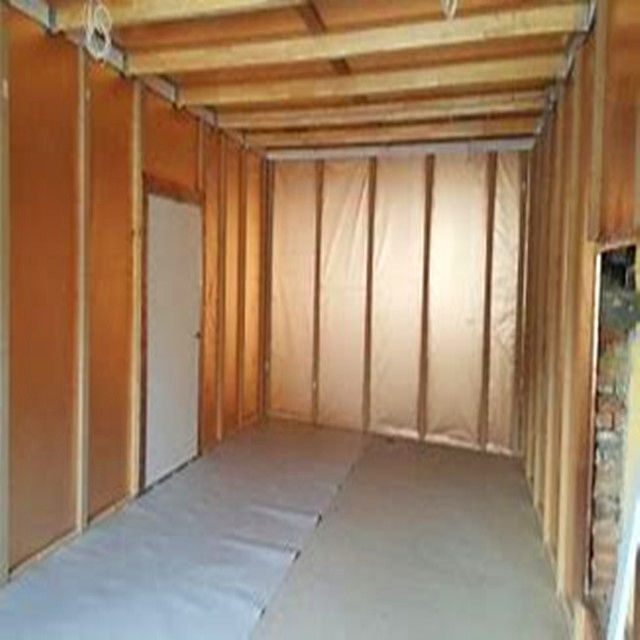

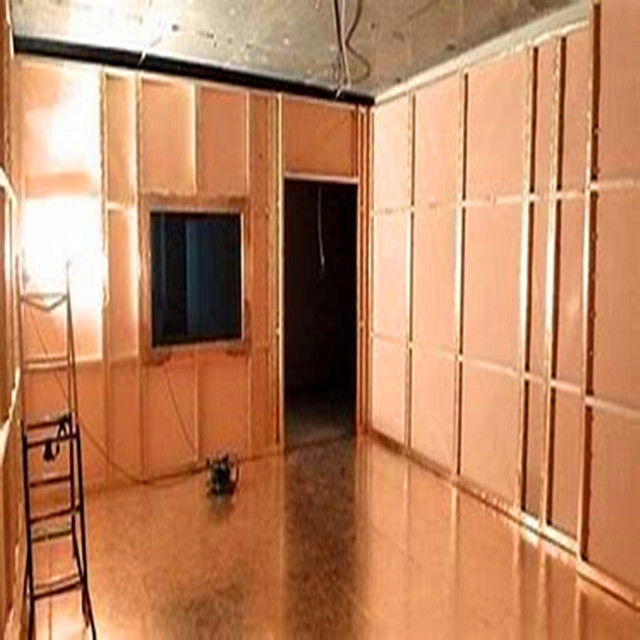

Описание помещения для МРТ-сканирования:Эта модульная каркасная конструкция обернута гальванически нанесенной медью, которая может соответствовать любым проектным требованиям. Инженерная и болтовая система повышает целостность РЧ-экранирования благодаря широким (4,4 см) швам, которые сильно сжаты, обеспечивая бесшовную экранирующую поверхность. Внутренние крепежные элементы по конструкции не должны проникать через экранирующую поверхность, что увеличивает срок службы экрана.
Особенности продукта

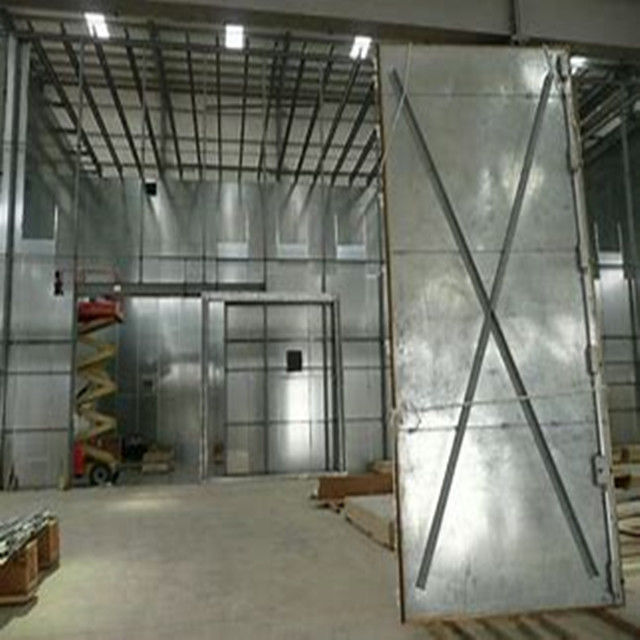

| Экранирующие панели изготовлены из формованных холоднокатаных стальных листов. Они соединяются и свариваются внахлест с защитой CO2, что предотвращает деформацию листов и обеспечивает их ровность. | ||||
| Самонесущая каркасная конструкция изготовлена из профильных материалов. | ||||
| Экранирующая дверь является опциональной: стандартная электромеханическая дверь (электромеханический / ручной вариант), полностью автоматическая экранирующая дверь (светоактивируемая с паролем) раздвижная дверь. На поверхности двери имеется декоративная отделка из нержавеющей стали. Стандартный размер двери: 0,85 × 2 (м). | ||||
| Крупногабаритная подвесная раздвижная экранирующая дверь, электромеханическая раздвижная вталкивающая дверь, электромеханическая раздвижная дверь с воздушной подушкой, поворотная дверь с направляющей. | ||||
| Вентилируемое окно выполнено в виде сотового волновода размером 300 × 300 (мм). | ||||
| Сетевой фильтр отличается высокой производительностью и низким уровнем утечки. | ||||
| Телефон, кондиционер, противопожарное оборудование, оптоволокно и кабели CAT5 могут быть установлены по индивидуальному заказу. | ||||
| Отделка помещения будет выполнена в соответствии со стандартными требованиями к оборудованию. | ||||
| Экранирующие свойства (дБ) | ||||
| Магнитное поле | ||||
| 85 дБ | 100 кГц | ||
| 100 дБ | 20-40 ГГц | |||
| 110 дБ | 10-20 ГГц | |||
| 50-103 МГц | 120 дБ | Микроволны | ||
| 110 дБ | 10-20 ГГц | ||
| 100 дБ | 20-40 ГГц | |||
| 80 дБ | Область применения | |||
| ЭМС-тестирование | ||||
| Элемент 1 | ||||
| Тип модульной панели, 2 мм/3 мм оцинкованная стальная пластина | Элемент 2 | |||
| РЧ-экранирующая дверь, размер проема: 1000 × 2000 мм | Или индивидуальный размер Элемент 6 | |||
| Сетевые фильтры | 16 А / 32 А / 50 А / 63 А Или индивидуальные параметры Элемент 4 | |||
| Сотовые вентиляционные панели | 300 × 300 × 25 мм 300 × 600 × 25 мм Аксессуар 5 Элемент 6 | |||
| РЧ-панель | 300 × 200 мм, включая волновод Ø4 см / L220 см × 1 BNC × 2 / N × 2 / SMA × 2 Или индивидуальный размер Элемент 6 | |||
| Пол | Антистатический пол или ламинат Или индивидуальные материалы Элемент 7 | |||
| Пенопластовый РЧ-поглотитель | Ферритовая плитка Высокомощный поглотитель Элемент 8 | |||
| Контактные пластины из бериллиевой бронзы | Элемент 9 | |||
| Стальной волновод | Элемент 10 | |||
| Уплотнительная прокладка для ЭМИ-экранирования | Аксессуары для помещений для МРТ-сканирования | |||

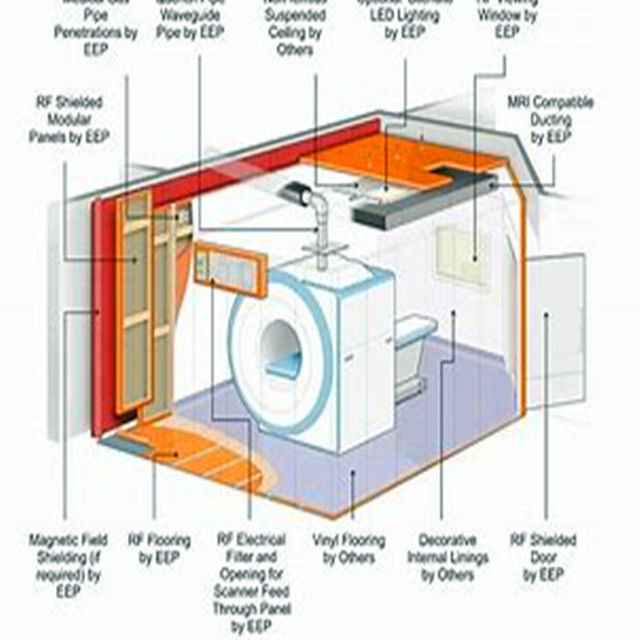

Аксессуар 1
| Дверь для МРТ 1,2 × 2,1 м | Аксессуар 2 |
| Окно для МРТ 0,8 × 1,2 м | Аксессуар 3 |
| ЭМИ-фильтр 16 А / 25 А / 30 А | Аксессуар 4 |
| Латунный сотовый фильтр | 300 × 300 × 25 мм 300 × 600 × 25 мм Аксессуар 5 |
| Медная панель | Медная фольга 1380 мм × 0,105 мм Аксессуар 6 |
| Латунный волновод | Аксессуар 7 |
| Медная лента | Ширина 25 мм, 50 м/рулон Ширина 50 мм, 50 м/рулон Аксессуар 8 |
| Медная вата | 2,5 кг/рулон Аксессуар 9 |
| Контактные пластины из бериллиевой бронзы |
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
