50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber

50А 250ВАк Дизайн фильтра линий Emi Для изолирующей камеры

Продукция - Поглотитель ферритовых плиток
  • Выделить

    250vAc линия фильтр для аудио

    ,

    линия дизайн ac фильтра emi

    ,

    линия фильтр ac 50A emi

  • Тип
    Фильтр электромагнитных помех
  • Передаточная функция
    Низкий проход
  • Тип упаковки
    сквозное отверстие
  • Номинальная центральная частота
    50/60 Гц
  • Полоса пропускания 3 дБ
    14К
  • Вносимая потеря
    100 дБ
  • Входное сопротивление
    50 Ом
  • Затухание в полосе задерживания
    100 дБ
  • Номинальное напряжение
    120/250VAC
  • Номинальный ток
    16А 30А
  • Рабочая частота
    50/60 Гц
  • приложение
    Комната защищать Rf
  • Порт
    Шанхай
  • Место происхождения
    Китай
  • Фирменное наименование
    nenglv
  • Сертификация
    CE RoHS
  • Номер модели
    HZ-2X50C5
  • Количество мин заказа
    >Части =1
  • Цена
    $300.00
  • Упаковывая детали
    ПК 1 в одной коробке вес брутто о 20Kg
  • Поставка способности
    100 часть/частей в Неделя

50А 250ВАк Дизайн фильтра линий Emi Для изолирующей камеры

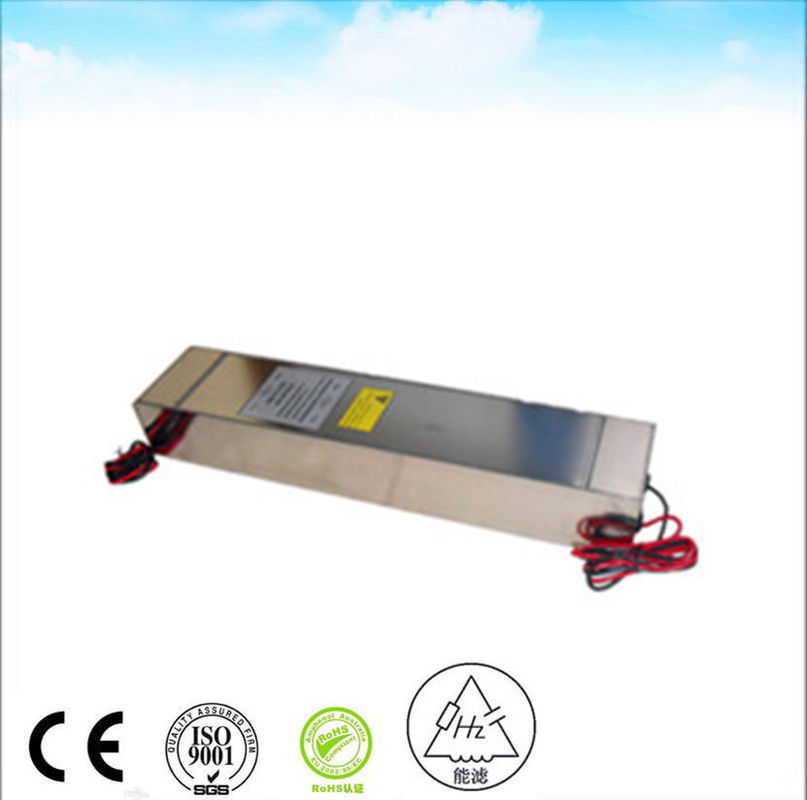

  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber

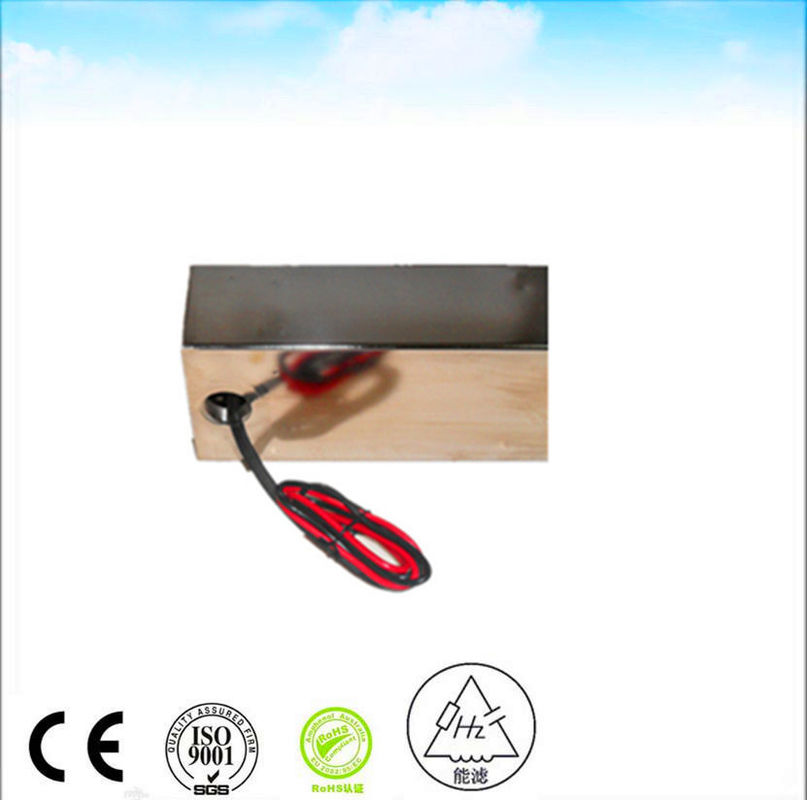

  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber

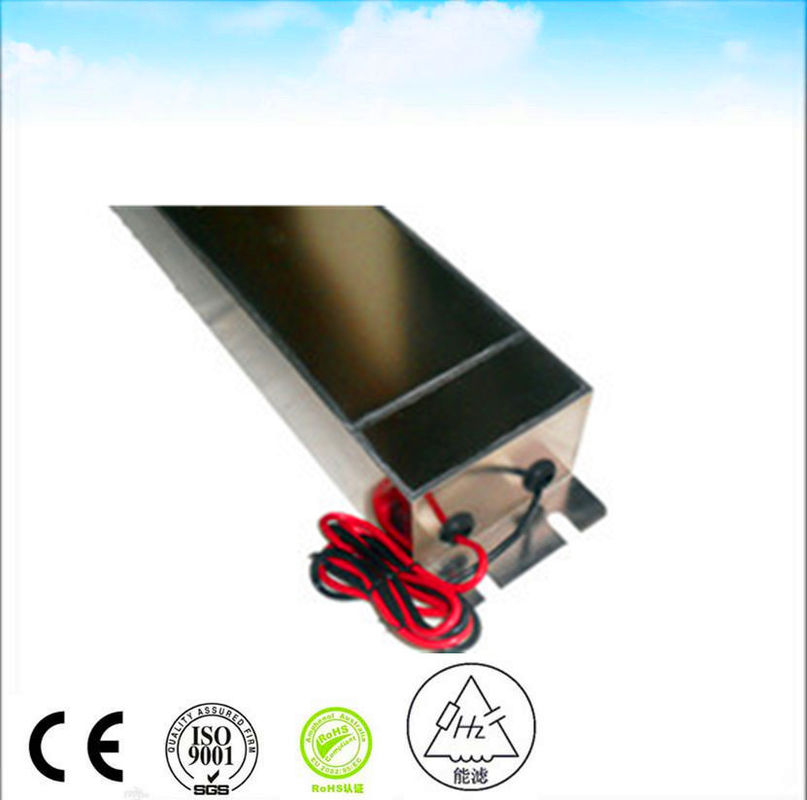

  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber

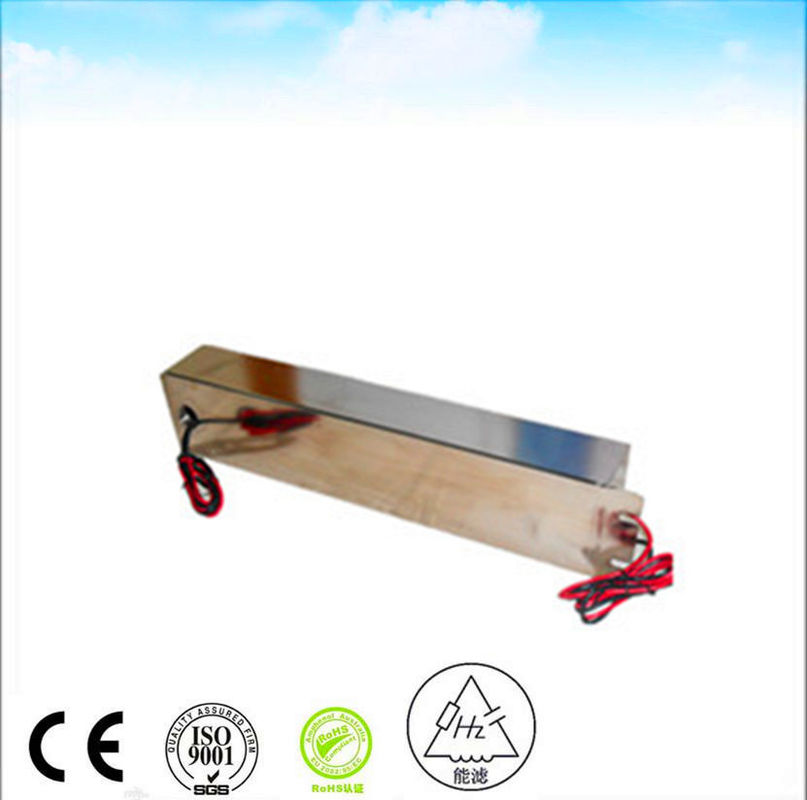

  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber

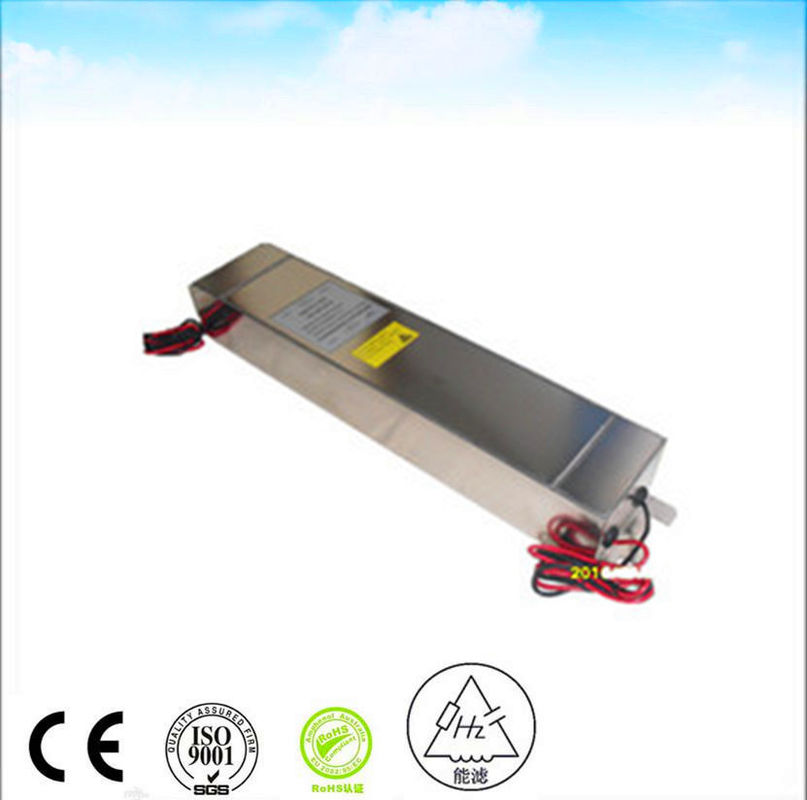

  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber

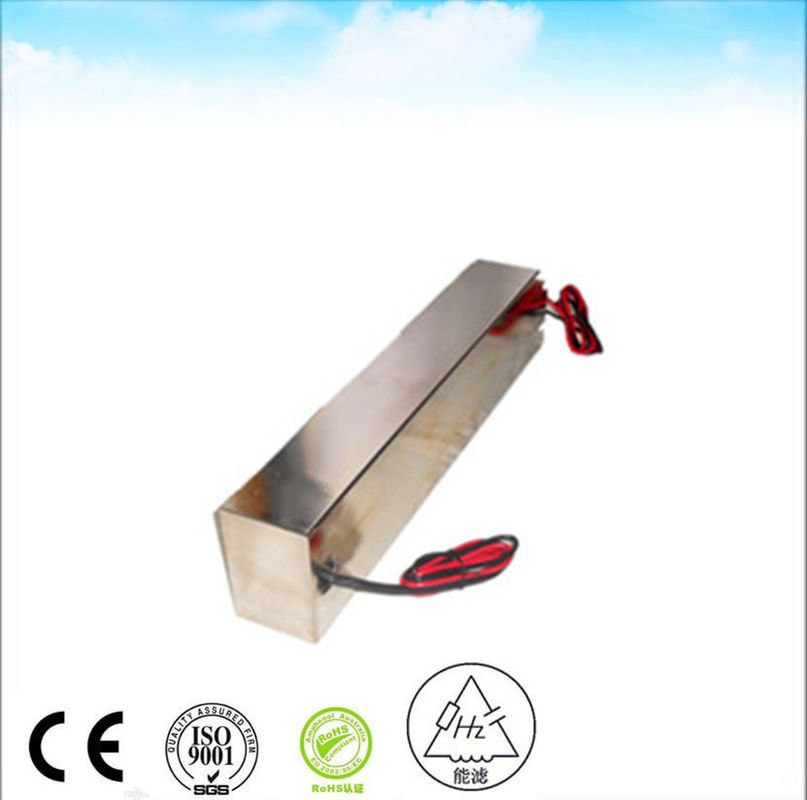

  • 50A 250VAc Line Emi Filter design For rf shielding room emc anechoic chamber
Получить цену Побеседуйте теперь

250VAC 50A EMI фильтр линии питания

Советы по установке фильтра EMI

Кабели и проводки внутри системы, включая входные кабели питания, могут действовать как антенна для высокочастотного шума (10 ̊s MHz и выше), излучая их через воздух, а также собирая их.Это может представлять собой серьезную проблему для смягчения излученных и высокочастотных выбросов.Шум более высокой частоты (10 ̊s pf MHz и выше), отфильтрованный фильтрующей схемой, может возвращаться на другую сторону (кабели) через режим излучения.Это делает установку фильтра довольно критическиПринимая во внимание следующие рекомендации по установке фильтра EMI, можно обеспечить надлежащую производительность фильтра EMI:



  • Монтируйте фильтр в месте, где требуются самые короткие кабельные пути.
  • Когда целью является снижение шума, установить фильтр как можно ближе к источнику EMI, будь то привода, бесперебойный источник питания, инвертор или другой компонент.чем больше проводки доступно для распространения шума.
  • Для соответствия требованиям EMI установить фильтр как можно ближе к точке входа энергии (POE).
  • Перебор устанавливает фильтр на шасси в точке ввода питания с надлежащим экранированием, создавая хорошую изоляцию ввода-вывода.
  • Если установка перегородки невозможна, держите провода/кабели на входе фильтра как можно короче и при необходимости защитите входные кабели.
  • Для применения MIL используйте разъединитель класса MIL, установленный непосредственно на фильтрующей коробке, и монтируйте его на шасси.
  • Выходное кабельное устройство щитового фильтра, если оно воспринимает шум изнутри системы.
НАМИНИРОВАННОЕ напряжение 250 VAC
НАМИРОВАННЫЙ ПРЕДСТОЯЩИЙ 30 А
ОПЕРАТИВНАЯ ЧАСТНОСТЬ 50 60 Гц
Падение напряжения менее 1 В
Перегрузка 140% номинального тока в течение 15 минут
Гармоническое искажение Менее 2% @ полный номинальный ток
Ток утечки ≤ 0,2A@380/230VAC и 50Hz
Диэлектрическое стойкое напряжение 1000VDC (с линии на линию) 1000VDC (с линии на корпус)
Сопротивление изоляции постоянного тока В соответствии с MIL-STD-202 Метод 202
Терминальная прочность В соответствии с MIL-STD-202 Метод 211
Повышение температуры Согласно MIL-F-15733
Потеря вставки ≥ 100 дБ@14К-40 ГГц согласно MIL-STD-220A, при условии нагрузки
Климатическая классификация 25/070/21



50А 250ВАк Дизайн фильтра линий Emi Для изолирующей камеры 0
Мы можем предоставить EMI фильтр, как

100a EMI фильтр
2-ступенчатый EMI фильтр
Фильтр EMI 230 Вт
Фильтр EMI 240 Вт
Фильтр EMI 3 фазы 400 Hz
Фильтр RFI 3-й фазы
50a Фильтр EMI
Фильтр EMI с предохранителем и переключателем
EMI фильтр 5A
Фильтр EMI Ac Dc
Дизайн фильтра AC входного EMI
Фильтр для аудио
Фильтр шума линий питания
Фильтр против помех
Электромагнитные фильтры помех
Фильтр EMI для фотоэлектрических инверторов
Фильтр электрической энергии EMI для оборудования
Фильтр EMI 10a
EMI фильтр 230 В
EMI фильтр Ac
Конденсатор EMI Filter Feedthrough
EMI-фильтр для светодиодных ламп
Фильтр EMI для питания
Фильтр EMI для Vfd
Производители фильтров EMI
Фильтры EMI для механического оборудования
EMI RFI фильтры линий питания AC
Фильтрация шума EMI RFI
Фильтры защиты от шумоподавления EMI RFI
Фильтр Ethernet EMI
Конденсаторы питания
Фильтр шума RFI с предохранителем
Гигабитный Ethernet EMI фильтр
Фильтры EMI
Встроенный фильтр EMI
Инверторный фильтр EMI
Лазерная резка однофазный EMI фильтр
Lc EMI фильтр
Lcr Электронный EMI фильтр
Фильтр EMI с светодиодными лампами
Фильтр EMI с низким проходом
Фильтр LVDS EMI
Главный EMI фильтр
Военные фильтры EMI
Фильтр МРТ
Пассивный фильтр EMI
ПЛК фильтр шума
Подключайте фильтры EMI
Силовой фильтр с предохранителем для медицинского оборудования
Однофазные фильтры электропередач
Фильтр EMI питания
Фильтры радиочастотных помех
Конденсатор обратной связи
Фильтр RFI для радио
Фильтр RFI для телевизора
Фильтр RFI для Vfd
Фильтр подавления RFI
Фильтр Rj45 EMI
Однофазный EMI-фильтр
Однофазный фильтр RFI
Фильтр EMI солнечного инвертора
Трехфазные фильтры EMI
Vfd EMI фильтр
Фильтр EMI с переключателем и предохранителем
Двухступенчатый EMI AC Power RFI FilterИ так далее.
