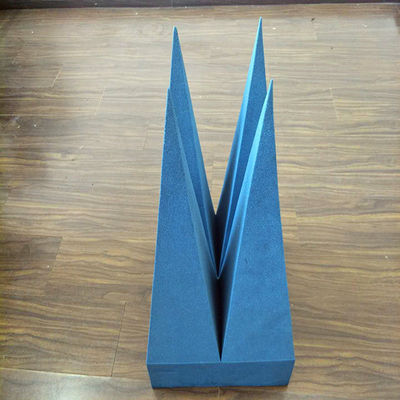

rf Пирамидальный поглотитель пены для анехозной камеры
Пирамидальный пенопоглотитель может использоваться для диапазона частот от 100 МГц до 40 ГГц. Фактором, определяющим самую низкую используемую частоту, является физический размер пеновой пирамиды.Чем больше размеры пирамидыИз-за объема, потребляемого в анехоичном корпусе при использовании большой пирамидальной пены.Ферритовые плитки часто покрываются меньшим пирамидальным пенопоглотителем для увеличения анехозной производительности до 30 МГц без потери ценного пространстваПолиуретановая пена, нагруженная углеродом (и огнеупорная), может быть поставлена в различных размерах.
Типы радиочастотных пенопоглощающих устройств
· Амортизатор микроволнового потока из резинового листа
· Микроволновой абсорбтор на основе углерода
· Медоносный и высокомощный микроволновой абсорбтор
· Микроволновой абсорбтор для опрыскивания
· Жесткий и отбрасываемый микроволновщик
Тип | Размер базы | Номер пирамиды | Вес | Общая высота | Высота основания | Высота пирамиды |
ПИРАМИДАЛ Ширина |
HZ-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
HZ-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
HZ-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
HZ-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
HZ-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
HZ-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
HZ-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
HZ-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
HZ-500 | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
HZ-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
HZ-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
HZ-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
HZ-1000 | 334*334 | 1*1 | 30 | 1000 | 150 | 850 | 3 |
Тип | Высота | Отражаемость | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
HZ-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
HZ-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
HZ-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
HZ-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
HZ-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
HZ-500 | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
HZ-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
HZ-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
HZ-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
HZ-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
Основная информация об АСПР
· Размер основания: 500*500 мм, на заказ приемлемо
· Стандартная высота: 30,50,100,150,200,300,400,500,700,800,1000 мм
Характеристики рф-поглотителя пены
· Традиционный материал для анехозных камер
· Отличная абсорбция в широком диапазоне частот
· Гибкость
