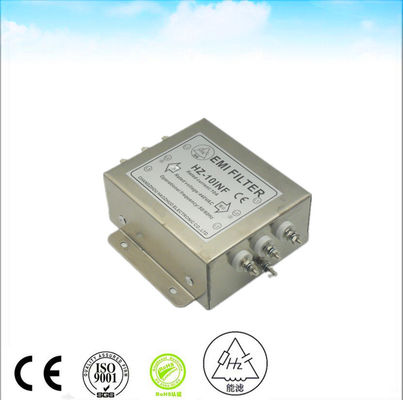

Линия питания 3-фазный пассивный солнечный инвертор Эми фильтр для фотоэлектрических инверторов 440 480VAC 5A emc анехоическая камера

Как измерить эффективность фильтра

(1) Потеря вставки

Эффект снижения шума фильтра представлен потерей вставки.и затем было измерено изменение напряжения на стороне нагрузки (B до C)Это обычно выражается в дБ.

(2) ДБ

dB (децибел) - единица, используемая для выражения соотношения. Как показано в таблице 2, способность уменьшить шум до 1/10 выражается в 20 дБ, в то время как способность уменьшить шум до 1/100 выражается в 40 дБ.Каждый раз, когда шум падает до 1/10, дБ увеличивается на 20 (для потери вставки).
Использование dB очень удобно, поскольку оно может выразить большое соотношение путем сложения.40dBμV представляет собой напряжение, где 1μV равен 0 dB, и значит 100 мкВ.

3) Числа, которые следует иметь в виду

Когда шум удваивается, дБ меняется на 6 дБ. Когда шум увеличивается в десять раз, дБ меняется на 20 дБ. Эти два числа используются очень часто, поэтому может быть полезно иметь их в виду.
Однако обратите внимание, что эти цифры используются для обозначения напряжения.Это происходит потому, что мощность имеет пропорциональное отношение к напряжению в квадрате (P = V2/R).

(4) Замена S-параметра

Когда фильтр можно рассматривать как линейную схему, потеря вставки может быть заменена абсолютным значением коэффициента передачи S-параметра (S21 или S12), измеренного в системе 50 ом.Это связано с тем, что система измерения 50 Омм подключена до и после фильтраПо возможности мы используем значение, измеренное с помощью параметра S, как потерю вставки.
