25A Single Phase EMI Filter Design

дизайн фильтра EMI одиночной фазы 25A

Продукция - АМОРТИЗАТОР ПИРАМИДЫ
  • Высокий свет

    Фильтр 25A emc одиночной фазы

    ,

    дизайн фильтра emi одиночной фазы

    ,

    дизайн фильтра emc одиночной фазы

  • Тип
    Фильтр EMI
  • Передающая функция
    Низкопроходный
  • Тип пакета
    Повсеместно в отверстие
  • Номинальная разбивочная частота
    50/60HZ
  • ширина полосы частот 3dB
    1
  • Вносимая потеря
    100dB
  • Входное комплексное сопротивление
    50OHm
  • Амортизация Stopband
    70-100dB
  • Расклассифицированное напряжение тока
    250VAC
  • Расклассифицированное течение
    30A
  • ЛИНИИ НУМЕРУЮТ
    2
  • Применение
    ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧ ДЛЯ КЛЕТКИ MRI ФАРАДЕЯ
  • Порт
    changzhou Шанхай Ханчжоу или другие
  • Место происхождения
    Цзянсу, Китай
  • Фирменное наименование
    Nenglv
  • Сертификация
    CE RoHS
  • Номер модели
    HZ-2X25A
  • Количество мин заказа
    >Части =1
  • Цена
    $100.00
  • Упаковывая детали
    8 PCS В ОДНОЙ КОРОБКЕ ВЕС БРУТТО ОДНОЙ КОРОБКИ О 10KG
  • Поставка способности
    1000 часть/частей в Неделя

дизайн фильтра EMI одиночной фазы 25A

  • 25A Single Phase EMI Filter Design
Получить цену Контакт

Характер продукции

Фильтры электромагнитного взаимодействия (EMI) критические для широкого диапазона оборудования и приборов. Установка фильтра EMI помогает им для того чтобы действовать по мере того как запланированный и предотвращать они от мешать с другими приборами. Электромагнитная совместимость (EMC) также ключевой компонент соотвествовать соответствия глобальных регулировок и много индустриальных стандартов. Для фильтров EMI для того чтобы обеспечить пожеланное представление, их необходимо установить правильно. После передовых практик для установки фильтры EMI помогают в оптимизировать их представление и обеспечивают безопасные допустимые пределы соответствия для приборов.

РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА 250 ВПТ
РАСКЛАССИФИЦИРОВАННОЕ ТЕЧЕНИЕ 30 a
РАБОЧАЯ ЧАСТОТА 50 60Hz
Падение напряжения тока Чем 1V
Перегрузка 140% из расклассифицированного течения на 15 минут
Гармоничное искажение Течение меньше чем 2% @ полностью расклассифицированное
Утечка настоящая ≤ 0.2A@380/230VAC и 50Hz
Диэлектрическое выдерживая напряжение тока 1000VDC (линия - - линия) 1000VDC (линия, который нужно покрывать)
Сопротивление изоляции DC Согласно MIL-STD-202 методу 202
Терминальная прочность Согласно MIL-STD-202 методу 211
Повышение температуры Согласно MIL-F-15733
Вносимая потеря: ≥ 70dB@150K-10GHz согласно MIL-STD-220A, под условием нагрузки
Климатическая классификация 25/070/21


Пока некоторые передовые практики применяются к почти всем установкам фильтра EMI, инсталляционный процесс для каждого фильтра может быть немножко другой. Вследствие этого изменение, уверено посоветовать с литературой продукта для фильтра EMI при установке его или контактирует инженерство применения. Имея это в виду, здесь некоторые из самых важных порекомендованных практик установки для фильтров EMI.



Следующие подсказки могут помочь обеспечить свойственное зазмеление EMI:

  • Используйте низкие соединения импеданса для того чтобы соединить различные части наземной системы. Плоские проволоки, например, предлагают более низкий импеданс HF чем провода круга делают.
  • Обеспечьте что все земные соединения как можно коротки. Рассматривайте используя плоский, заплетенный земной ремень, по мере того как эти компоненты обеспечивают увеличенную поверхностную область.
  • Используйте самую большую доступную область как земной проводник. Стена шкафа часто соответствующая поверхность.
  • Извлекать краску из поверхностей установки шкафов может помочь достигнуть низкого стыкового дросселя.
  • Обеспечить безопасность и свойственное представление, убеждайтесь что земля электрической системы соединена с пунктом прекращения земли фильтра перед соединять любые провода.
  • Уверенный исследовать и следовать все уместные правила безопасности связанные с зазмелением.
  • Расмотрите все соединения в ваших низких системах зазмеления импеданса как часть ваших проверок профилактического обслуживания.

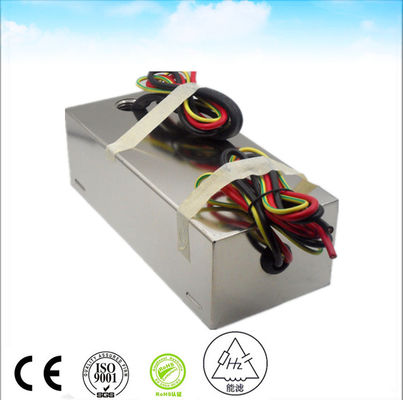

дизайн фильтра EMI одиночной фазы 25A 0
дизайн фильтра EMI одиночной фазы 25A 1

Наша компания
Мы профессиональный и известный изготовитель фильтра EMI.
Наша техническая команда имеет опыт больше чем 10 лет в конструировать фильтр EMI. Мы знаем норму бесопасности CE CQC etc VDE CSA UL очень хорошо.
Наша команда технического обслуживания учит много видов стандарта теста как промышленное применение (IEC61800-3 для привода EN12015 инвертора частоты для лифта EN55011 для прибора etc ИЗМА) и военное применение (GJB151A GJB152A etc). Мы можем разрешить проблему EMI быстро эффектно и низко-дорогой.
