50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

50A 120 250V Ac Dc Emi Линия питания фильтр Ac Шумный фильтр Emc Линия фильтр rf Защитная комната emc анехоическая камера

Продукция - фильтр линии электропередач emi
  • Выделить

    фильтр Emi Dc Ac 50A

    ,

    фильтр Emi Dc Ac 250V

    ,

    Фильтр Emi Ac 1000VDC

  • Тип
    Фильтр электромагнитных помех
  • Передаточная функция
    Низкий проход
  • Тип упаковки
    сквозное отверстие
  • Номинальная центральная частота
    50/60 Гц
  • Полоса пропускания 3 дБ
    14К
  • Вносимая потеря
    100 дБ
  • Входное сопротивление
    50 Ом
  • Затухание в полосе задерживания
    100 дБ
  • Номинальное напряжение
    120/250VAC
  • Номинальный ток
    16А 30А
  • Рабочая частота
    50/60 Гц
  • Приложение
    Комната защищать Rf
  • Порт
    Шанхай
  • Место происхождения
    Китай
  • Фирменное наименование
    nenglv
  • Сертификация
    ce
  • Номер модели
    HZ-2X50C5
  • Количество мин заказа
    >Части =1
  • Цена
    $300.00
  • Упаковывая детали
    ПК 1 в одной коробке вес брутто о 20Kg
  • Поставка способности
    100 часть/частей в Неделя

50A 120 250V Ac Dc Emi Линия питания фильтр Ac Шумный фильтр Emc Линия фильтр rf Защитная комната emc анехоическая камера

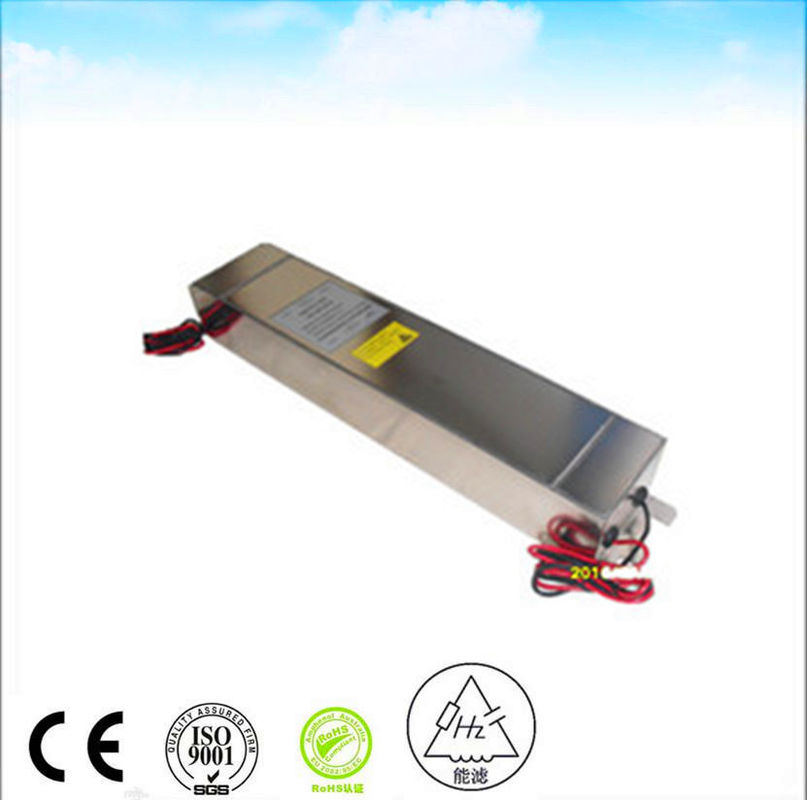

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

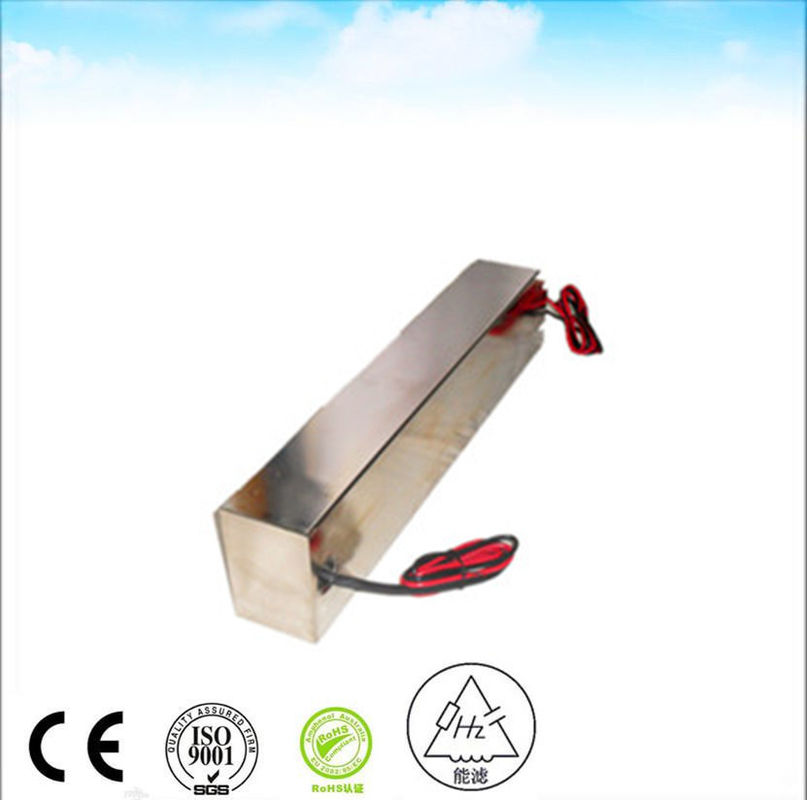

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

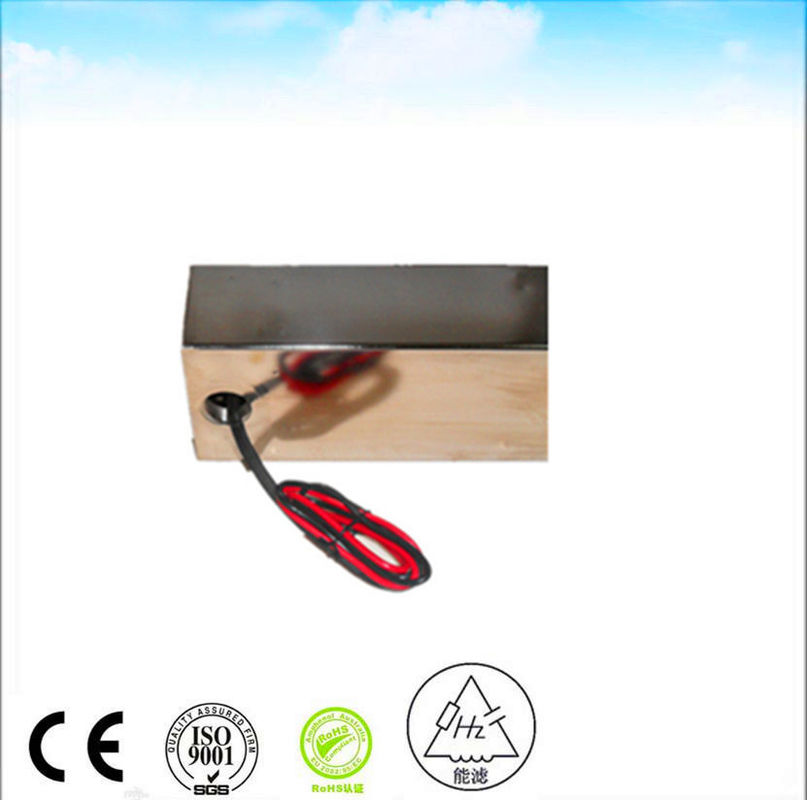

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

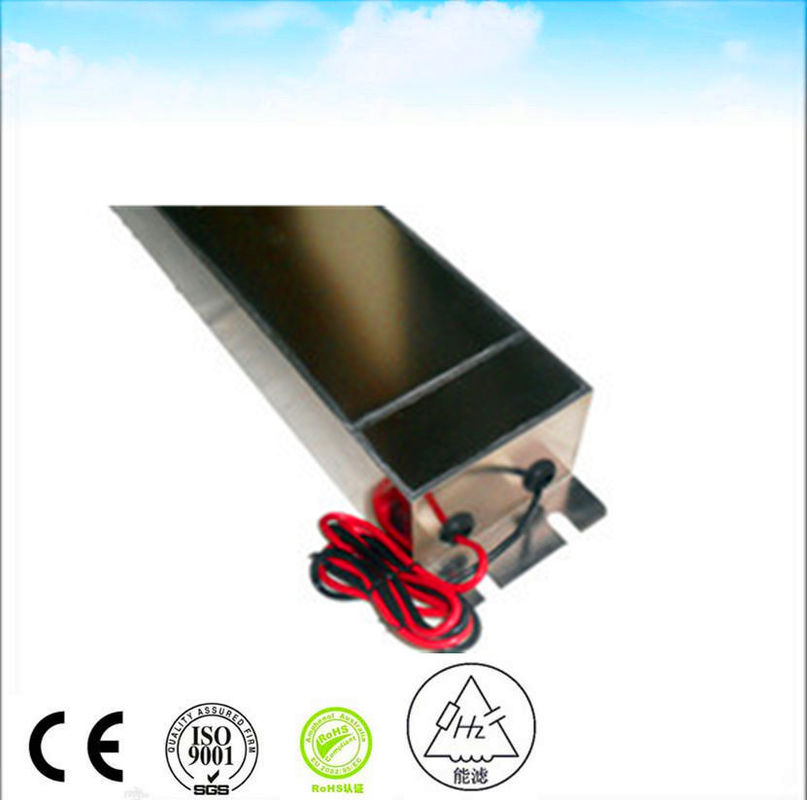

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

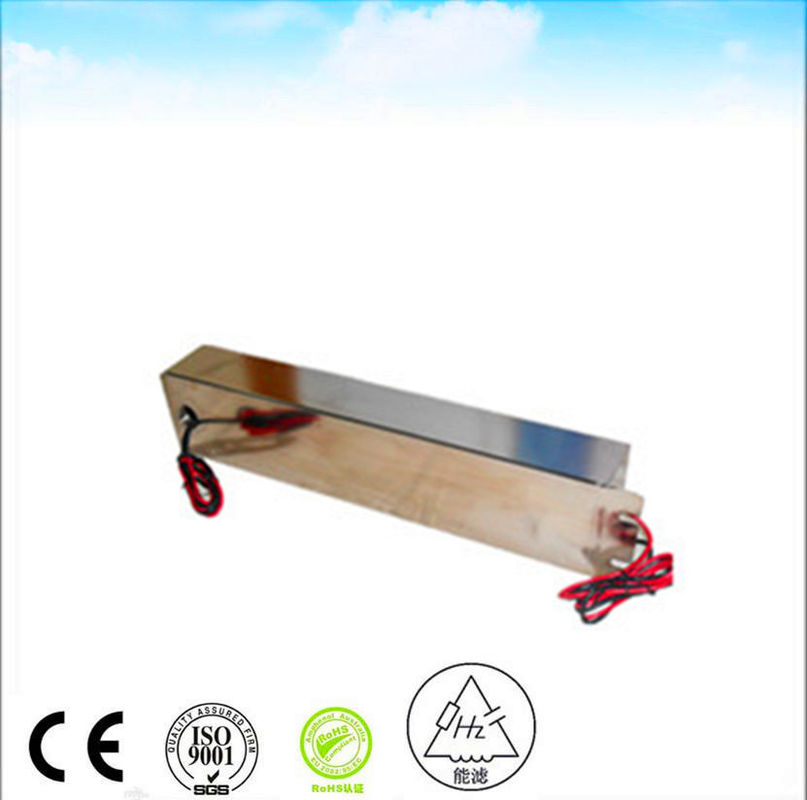

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

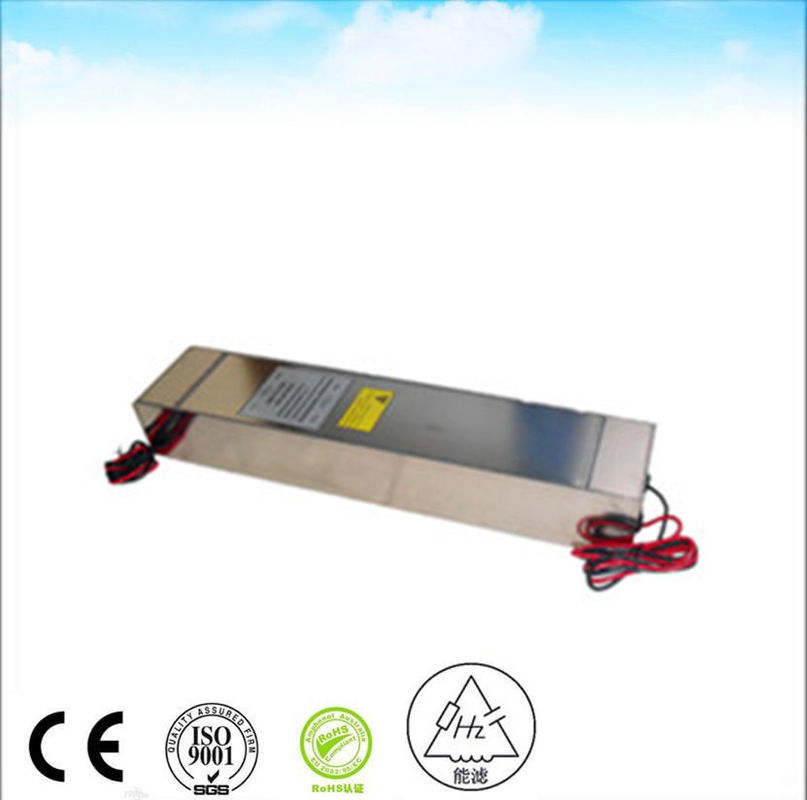

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
Получить цену Побеседуйте теперь

Электромагнитный фильтр питания для безэховой камеры 250 В переменного тока 50 А



НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 250 В переменного тока
НОМИНАЛЬНЫЙ ТОК 30 А
РАБОЧАЯ ЧАСТОТА 50 60 Гц
Падение напряжения Менее 1 В
Перегрузка 140% от номинального тока в течение 15 минут
Гармонические искажения Менее 2% при полном номинальном токе
Ток утечки ≤0.2A@380/230VAC и 50Hz
Испытательное напряжение 1000 В постоянного тока (линия-линия) 1000 В постоянного тока (линия-корпус)
Сопротивление изоляции постоянного тока Согласно MIL-STD-202 Метод 202
Прочность клемм Согласно MIL-STD-202 Метод 211
Повышение температуры Согласно MIL-F-15733
Потери на вставку ≥100dB@14K-40GHz Согласно MIL-STD-220A, в условиях нагрузки
Климатическая классификация 25/070/21





Советы по подключению/монтажу фильтра
Электромагнитная фильтрация работает в обоих направлениях. Она предотвращает попадание шума из линии электропитания внутрь и выход шума, генерируемого внутри системы. Поскольку шум преимущественно распространяется по линиям электропитания и часто излучается от них, подключение/монтаж фильтра становится критически важным в процессе установки ЭМ-фильтра. Соблюдение лучших практик монтажа проводки может помочь уменьшить множество потенциальных проблем с ЭМП.

  • Старайтесь держать силовую и управляющую проводку раздельно. Убедитесь, что силовые и управляющие провода не проложены параллельно. Если кабели должны пересекаться, убедитесь, что они пересекаются под прямым углом или как можно ближе к нему.
  • Прокладывайте проводники как можно ближе к панели.
  • Убедитесь, что входные и выходные проводники фильтра разделены.
  • Держите входные и выходные выводы раздельно.
  • Используйте экранированную проводку при необходимости, особенно на стороне, которую необходимо защитить от излучаемого шума.
  • Убедитесь, что экран экранированных кабелей заземлен с обоих концов.



  1. Наша техническая команда имеет более чем 10-летний опыт проектирования ЭМ-фильтров. Мы хорошо знаем стандарты безопасности UL, VDE, CSA, CE, CQC и т. д.
  2. Наша команда технической поддержки изучила множество видов испытательных стандартов, таких как промышленные применения (IEC61800-3 для частотных преобразователей, EN12015 для лифтов, EN55011 для ISM-устройств и т. д.) и военные применения (GJB151A, GJB152A и т. д.). Мы можем быстро, эффективно и недорого решить проблемы с ЭМП.
  3. Наше испытательное оборудование: цифровой мост LCR/испытатель прочности изоляции/испытатель сопротивления изоляции/спектральный анализатор/испытатель индуктивности/стандартный источник сигнала/экранированная камера/испытатель интенсивности помех и т. д.
  4. Наш продукт: ЭМ-фильтр общего назначения/ЭМ-фильтр для частотных преобразователей/ЭМ-фильтр для экранирующих устройств/ЭМ-фильтр для военных применений
  5. Наше преимущество: высокое качество/высокая экономичность/короткие сроки поставки
  6. Наш сервис: на все продукты предоставляется двухлетняя гарантия
  7. Наши основные клиенты: системы частотных преобразователей и сервоприводов/системы экранирования МРТ/системы солнечных инверторов/системы рельсового транспорта и т. д.




50A 120 250V Ac Dc Emi Линия питания фильтр Ac Шумный фильтр Emc Линия фильтр rf Защитная комната emc анехоическая камера 0
