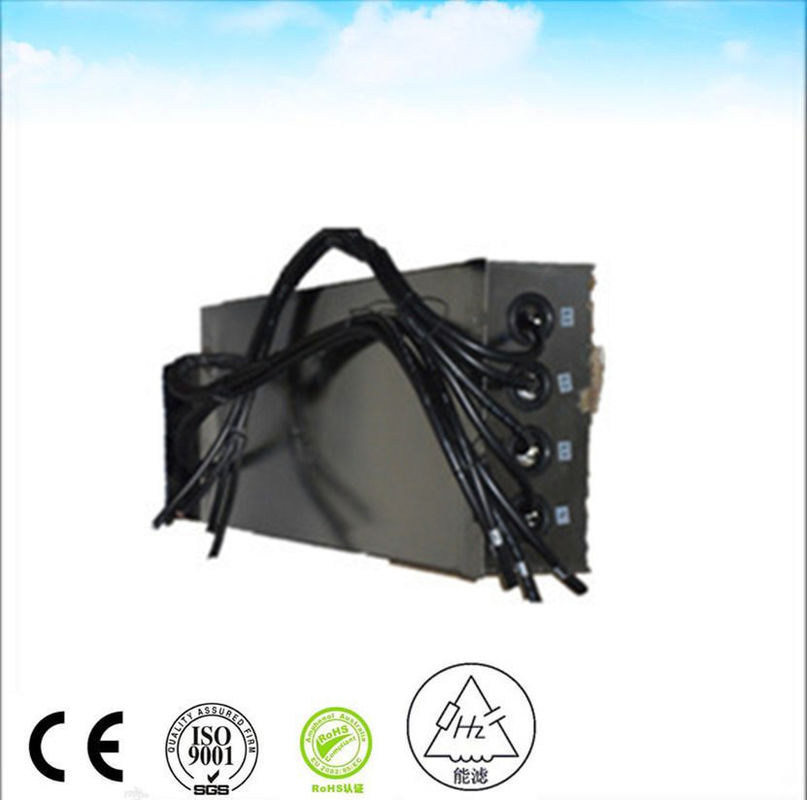

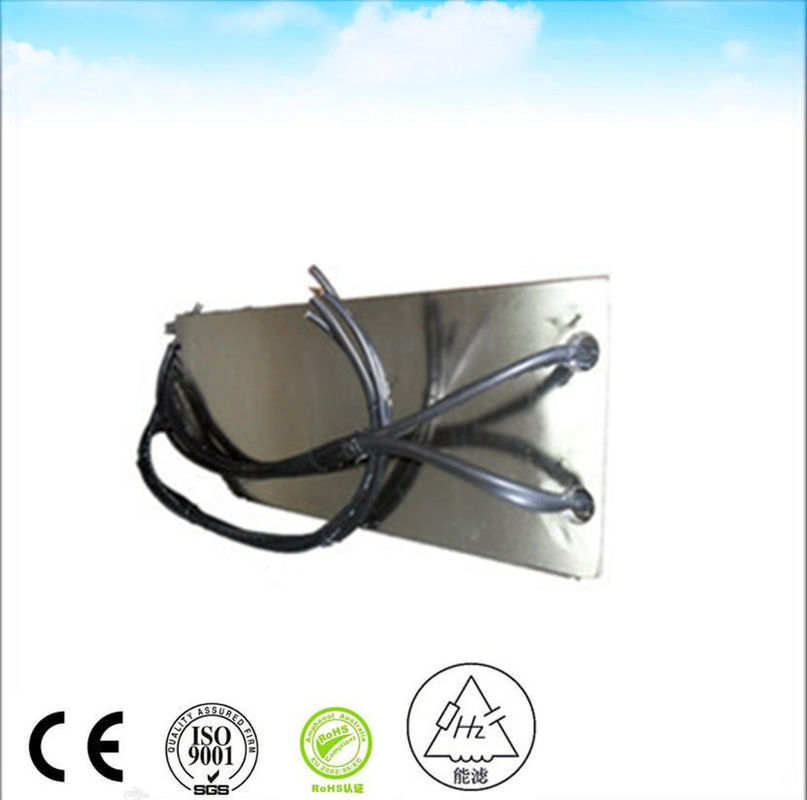

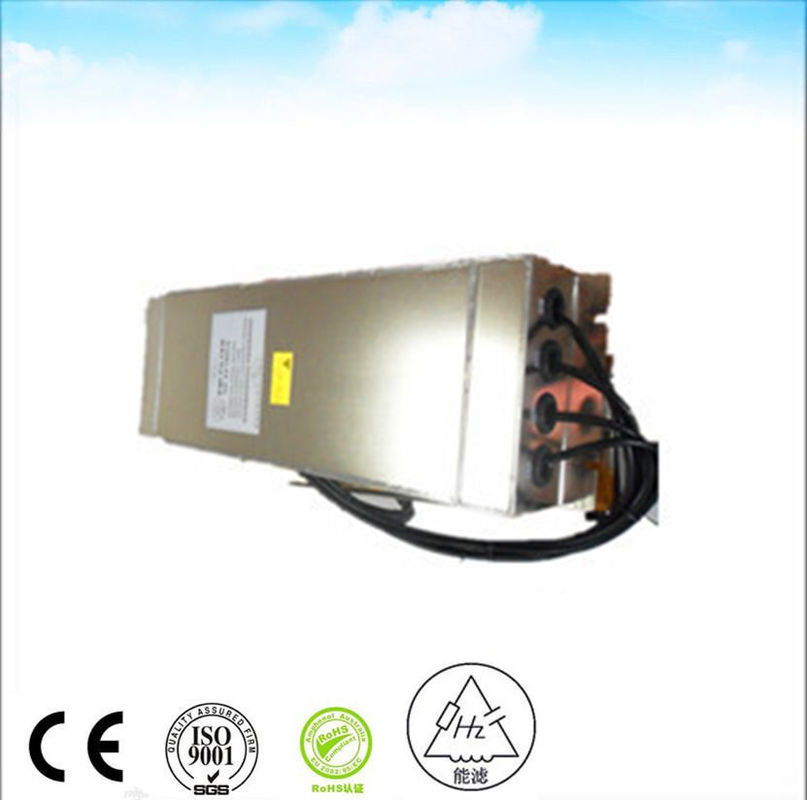

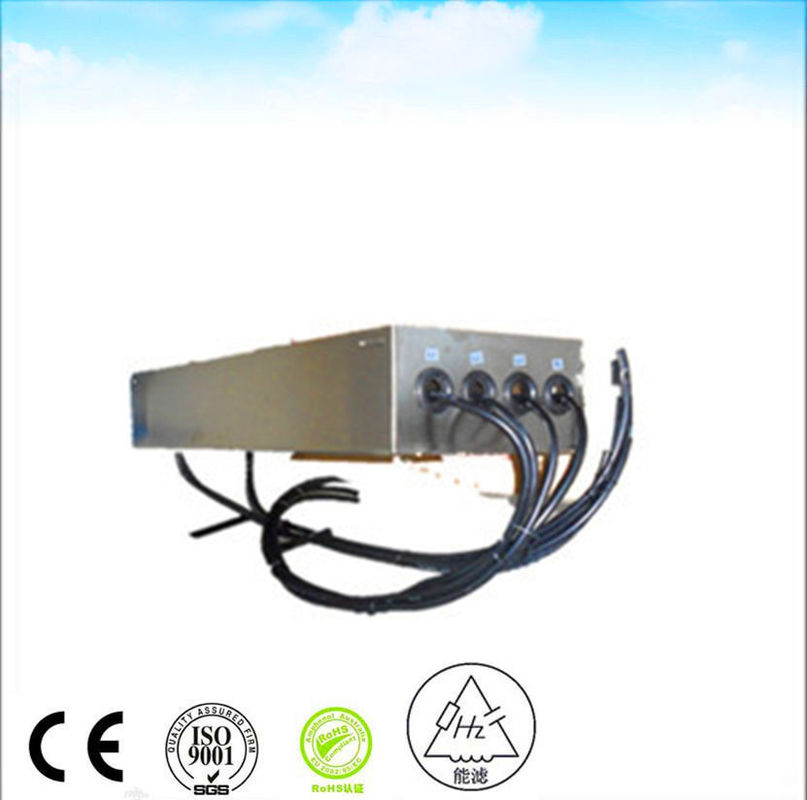

100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER

100A 380V переменного тока входной ЭМ-фильтр, проектирование ЭМС безэховой камеры, РЧ-экранирующая комната, ЭМС безэховая камера

Продукция - фильтр линии электропередач emi
  • Выделить

    фильтр Emi входного сигнала Ac 380V

    ,

    фильтр Emi входного сигнала Ac 100A

    ,

    Дизайн фильтра Emi входного сигнала Ac

  • Тип
    Фильтр электромагнитных помех
  • Передаточная функция
    Низкий проход
  • Тип упаковки
    сквозное отверстие
  • Номинальная центральная частота
    50/60 Гц
  • Полоса пропускания 3 дБ
    14К
  • Вносимая потеря
    100 дБ
  • Входное сопротивление
    50 Ом
  • Затухание в полосе задерживания
    100 дБ
  • Номинальное напряжение
    380 В переменного тока
  • Номинальный ток
    100А
  • Рабочая частота
    50/60 Гц
  • Приложение
    Комната защищать Rf
  • Порт
    Шанхай
  • Место происхождения
    Китай
  • Фирменное наименование
    nenglv
  • Сертификация
    ce
  • Номер модели
    HZ-4X100C5
  • Количество мин заказа
    >Части =1
  • Цена
    $500.00
  • Упаковывая детали
    ПК 1 в одной коробке вес брутто о 30Kg
  • Поставка способности
    100 часть/частей в Неделя

100A 380V переменного тока входной ЭМ-фильтр, проектирование ЭМС безэховой камеры, РЧ-экранирующая комната, ЭМС безэховая камера

  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
Получить цену Побеседуйте теперь

380 В переменного тока, 100 А, ЭМП-фильтр, РЧ-экранирование


Линейный фильтр — это тип электронного фильтра, который устанавливается между электронным оборудованием и внешней линией для ослабления проводимых радиочастот — РЧП, также известных как электромагнитные помехи (ЭМП) — между линией и оборудованием. В частности, фильтр переменного тока используется между линией электропитания переменного тока и оборудованием (импульсный источник питания или электронная схема).


 Линейный фильтр может использоваться для ослабления ЭМП в любом направлении. Например:

  • Излучения: Может использоваться для снижения непреднамеренных проводимых излучений от оборудования до уровня, достаточно низкого для соответствия нормативным требованиям (например, FCC, часть 15). Например, в импульсных источниках питания.
  • Помехоустойчивость: Может использоваться для снижения уровня ЭМП, поступающих в оборудование, до уровня, достаточно низкого, чтобы не вызывать нежелательного поведения. Например, в оборудовании, используемом на объектах радиопередатчиков

Ослабление линейных фильтров измеряется в 2 областях:

  • Синфазный режим — ослабление сигналов, которые одинаково проявляются на каждой из линий, проходящих через фильтр
  • Дифференциальный режим — ослабление сигналов, которые проявляются только на одной из линий

Для каждого режима ослабление характеризуется по всему спектру частот и измеряется в дБ

Описание продукта
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
380 В переменного тока
НОМИНАЛЬНЫЙ ТОК
 100 А
Падение напряжения
Менее 1 В
Перегрузка
140% от номинального тока в течение 15 минут
Гармонические искажения
Менее 2% при полном номинальном токе
Ток утечки
≤0,2 А при 380/230 В переменного тока и 50 Гц
Испытательное напряжение
1000 В постоянного тока (линия-линия) 1000 В постоянного тока (линия-корпус)
Сопротивление изоляции постоянного тока
 Согласно MIL-STD-202, метод 202
Прочность клемм
Согласно MIL-STD-202, метод 211
Повышение температуры
 Согласно MIL-F-15733
Вносимые потери
≥100 дБ при 14 кГц-40 ГГц Согласно MIL-STD-220A, в условиях нагрузки
Климатическая классификация
25/070/21
100A 380V переменного тока входной ЭМ-фильтр, проектирование ЭМС безэховой камеры, РЧ-экранирующая комната, ЭМС безэховая камера 0

Наша компания

Мы являемся профессиональным и известным производителем ЭМП-фильтров.
Наша техническая команда имеет более чем 10-летний опыт проектирования ЭМП-фильтров. Мы очень хорошо знаем стандарты безопасности UL, VDE, CSA, CE, CQC и т. д.
Наша команда технической поддержки изучила множество стандартов тестирования, таких как промышленные применения (IEC61800-3 для частотных преобразователей, EN12015 для лифтов, EN55011 для ИСУ и т. д.) и военные применения (GJB151A, GJB152A и т. д.). Мы можем быстро, эффективно и недорого решить проблемы с ЭМП.


Мы можем поставлять ЭМП-фильтры, такие как

ЭМП-фильтр 100 А
2-ступенчатый ЭМП-фильтр
ЭМП-фильтр 230 В переменного тока
ЭМП-фильтр 240 В переменного тока
3-фазный ЭМП-фильтр 400 Гц
3-фазный РЧП-фильтр
ЭМП-фильтр 50 А
ЭМП-фильтр с разъемом переменного тока, с предохранителем и выключателем
ЭМП-фильтр 5 А
ЭМП-фильтр переменного/постоянного тока
Конструкция ЭМП-фильтра переменного тока
Сетевой фильтр переменного тока для аудио
Фильтр сетевых помех переменного тока
Антиинтерференционный фильтр
Фильтры электромагнитных помех
ЭМС ЭМП-фильтр для фотоэлектрических инверторов
ЭМП-фильтр электропитания для оборудования
ЭМП-фильтр 10 А
ЭМП-фильтр 230 В
ЭМП-фильтр переменного тока
ЭМП-фильтр с проходным конденсатором
ЭМП-фильтр для светодиодных светильников
ЭМП-фильтр для источника питания
ЭМП-фильтр для ПЧ
Производители ЭМП-фильтров
ЭМП-фильтры для механического оборудования
Сетевые фильтры переменного тока ЭМП/РЧП
Фильтрация помех ЭМП/РЧП
Фильтры защиты от помех ЭМП/РЧП
ЭМП-фильтр Ethernet
Проходные конденсаторы
Универсальный ЭМС РЧП-фильтр с предохранителем
Гигабитный ЭМП-фильтр Ethernet
IEC ЭМП-фильтры
Встроенный ЭМП-фильтр
Инверторный ЭМП-фильтр
Однофазный ЭМП-фильтр для лазерной резки
LC ЭМП-фильтр
LCR Электроника ЭМП-фильтр
Светодиодный ЭМП-фильтр
ЭМП-фильтр нижних частот
ЭМП-фильтр LVDS
Сетевой ЭМП-фильтр
Военные ЭМП-фильтры
РЧ-фильтр МРТ
Пассивный ЭМП-фильтр
Фильтр помех ПЛК
Вставляемые ЭМП-фильтры
Фильтр питания с предохранителем для медицинского оборудования
Однофазные сетевые фильтры
ЭМП-фильтр источника питания
Фильтры радиочастотных помех
РЧ-проходной конденсатор
РЧП-фильтр для радио
РЧП-фильтр для телевизора
РЧП-фильтр для ПЧ
Фильтр подавления РЧП
RJ45 ЭМП-фильтр
Однофазный ЭМП-фильтр
Однофазный РЧП-фильтр
ЭМП-фильтр солнечного инвертора
Трехфазные ЭМП-фильтры
ЭМП-фильтр ПЧ
ЭМП-фильтр с клавишным переключателем и предохранителем
Двухступенчатый ЭМП-фильтр переменного тока РЧП И Т.Д.
