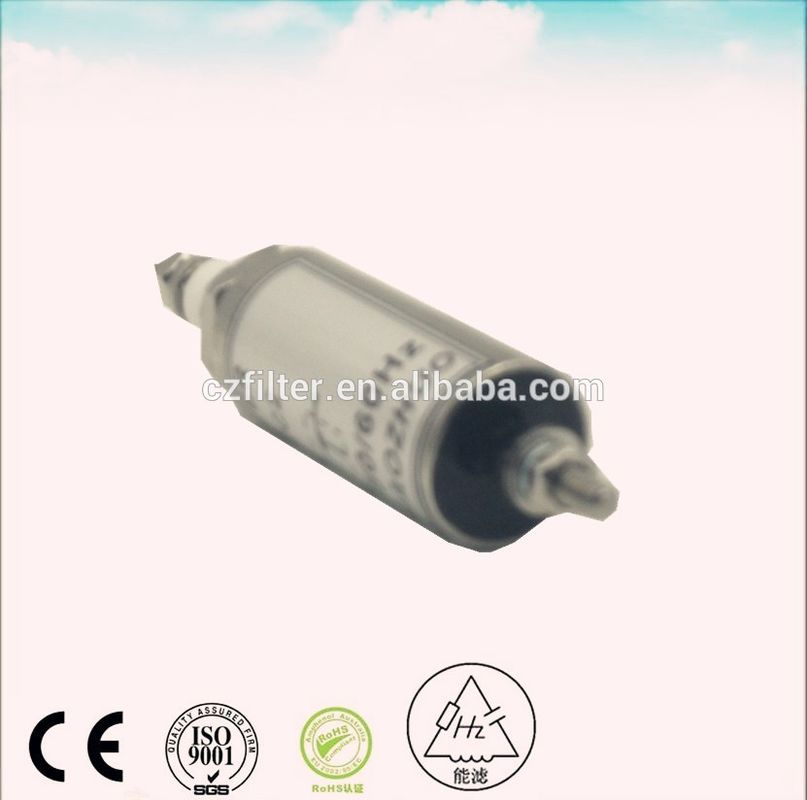

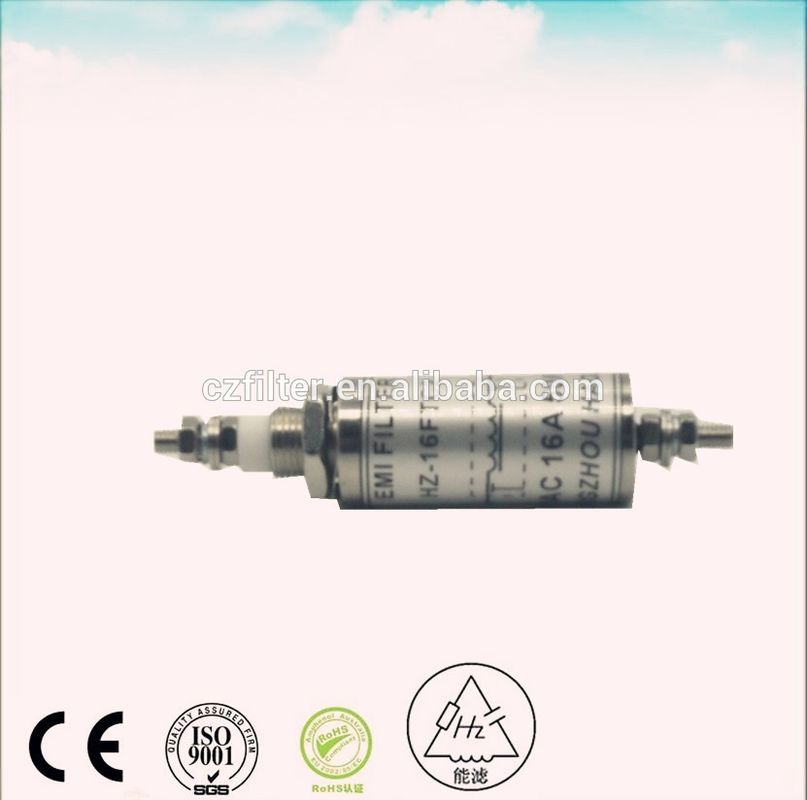

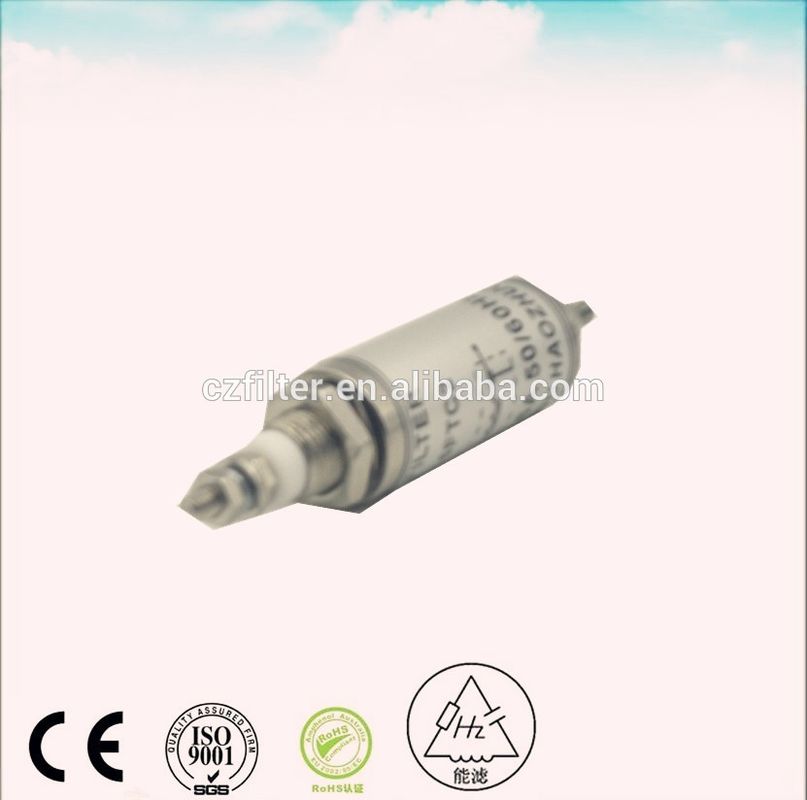

250VAC 16A 25A Конденсаторный ЭМП-фильтр сквозного типа, фильтр защиты от помех, радиочастотный экранирующий корпус и безэховая камера ЭМС
-
Выделить
фильтр emi 16a
,Фильтр Emi Feedthrough конденсатора
,фильтр emi 16amp
-
ТипФильтр электромагнитных помех
-
Передаточная функцияНизкий проход
-
Тип упаковкисквозное отверстие
-
Номинальная центральная частота50/60 Гц
-
Полоса пропускания 3 дБ4к
-
Вносимая потеря100 дБ
-
Входное сопротивление50 Ом
-
Затухание в полосе задерживания70-100дБ
-
Номинальное напряжение250 В переменного тока
-
Номинальный ток16А
-
НОМЕР ЛИНИИ1
-
Приложениезащищать rf
-
Испытательное напряжение1000 В постоянного тока
-
сопротивление резуляции1000M Ом @ 500VDC
-
эффективное экранирование100 дБ @ 14K-10 ГГц
-
ПортЧанчжоу Шанхай Ханчжоу или другие
-
Место происхожденияЦзянсу, Китай
-
Фирменное наименованиеNenglv
-
СертификацияCE RoHS
-
Номер моделиHZ-16FTC2
-
Количество мин заказа50 - 299 частей
-
Цена$25.00
-
Упаковывая детали100 ПК в одном коробке и весе брутто около 10 Kg
-
Поставка способности1000 часть/частей в Неделя
250VAC 16A 25A Конденсаторный ЭМП-фильтр сквозного типа, фильтр защиты от помех, радиочастотный экранирующий корпус и безэховая камера ЭМС
250VAC 16A проходный фильтр EMI для анехоической камеры
Техническая спецификация
- Номинальное напряжение:250VAC/600VDC
- Номинальный ток: 1А-300А
- Рабочая частота: 50/60 Гц.
- Температурный диапазон: 40/085/56
|
Наименование продукта
|
Фильтр EMI
|
|
Рабочий ток
|
16А
|
|
Номинальное напряжение
|
115/250В переменный
|
|
Частота линии электропередачи
|
50/60 Гц
|
|
Чистая масса/ч.
|
1970,5 г/шт.
|
|
Рабочая температура
|
-25°85°C
|
|
Испытание давления
|
Линия на Землю: 2250В постоянного тока
|
|
Линия в линию:1450В постоянного тока
|
|
|
Макс.Течение утечки (вдоль)
|
Линия на Землю: 115В переменный ток 60Гц 0,25mA
|
|
Линия на Землю: 250В переменный ток 50Гц 0,45mA
|
|
|
Справочный стандарт по проектированию
|
CSA222NO.1986,IEC/EN 60939
|
Характеристики продукта
- фильтры переменного тока предлагают высокую потерю вставки по полосе частот от нескольких десятков КГц до области ГГц.
- Колонничный/цилиндрический/цилиндрический корпус, небольшой размер, легкий в установке
- высокая надежность, гораздо более широкий диапазон частот от КГц до 10 ГГц
- Через перебор.
Схема типа C и Pi, номинальное напряжение 250VAC, максимальный рабочий ток 300 ампер.
- Дизайн на заказ приемлем
Особенность:
1) RoHS, REACH, CE одобрен!
2) Широко доступны в RF компоненты!
3) Дизайн на заказ доступен!
4) Сертификация: ISO9001:2008ISO 14001:2004, ISO18001:2007
| Фильтр | Номинальный ток ((A) | Номинальное напряжение ((V) | Ток утечки ((mA) | Конденсация ((μF) | Испытательное напряжение1min ((VDC) |
| 16-М4 | 16 | 250 | 4.14 | 2*0.022 | 2250 |
| 63-М6 | 63 | 250 | 88.5 | 2*0.47 | 2250 |
| 100-М8 | 100 | 250 | 564 | 2*3.0 | 2120 |
| 100-М8 | 100 | 250 | 564 | 2*3.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2*1.0 | 2250 |
| 30-М5 | 30 | 600 | - | 2*0.018 | 2500 |
| 50-M6 | 50 | 200 | - | 0.22 | 720 |
| 65-M6 | 65 | 200 | - | 2*4.7 | 1000 |
| 62-М6 | 65 | 250 | - | 2*0.25 |
2250
|
Описание продукта
Описание:
n Конденсаторы питания обеспечивают высокую потерю вставки в широком диапазоне частот от
несколько десятков кГц до области GHz
n Очень низкая внутренняя серийная индуктация
n Очень высокая саморезонансная частота
n Самозаживляющийся диэлектрик
n Высокое качество и надежность
n Защита от скручивания
n Установка через головку
n Специальные или двойные версии по запросу
электрический фильтр низкопроходной линии питания
ØТипичные применения:
n Фильтр линии переменного тока для линий электропередачи 250ВА
n Фильтр линии питания постоянного тока для питания батареи 48VDC
n Усиление системы и информационной безопасности
n Источники питания
n Переменное и сотовое оборудование
n компьютерных серверов
n источники питания ВПС
n Медицинское оборудование
n Защищенные помещения
