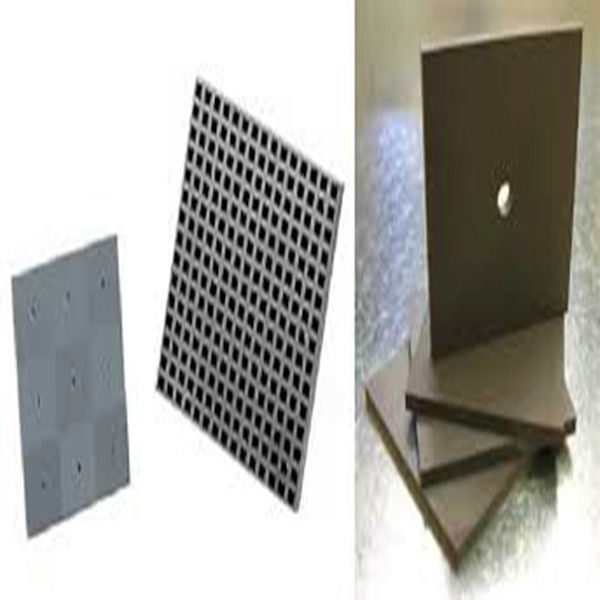

Размер ферритной плитки
Применение ферритных плиток
Основывается на принципе наличия сложной магнитной проницаемости, равной (или почти равной) сложной диэлектрической постоянной.Материалы с этим свойством проявляют импеданс, равный импедансу "свободного пространства", и поэтому не отражают излученную энергию при нормальном воздействии.
Феритная плитка может обеспечивать поглощение 10 - 25 дБ между 30 МГц и 1 ГГц. Плитки тонкие (примерно 0,26 дюйма), но могут быть тяжелыми (примерно 10 фунтов на квадратный фут).

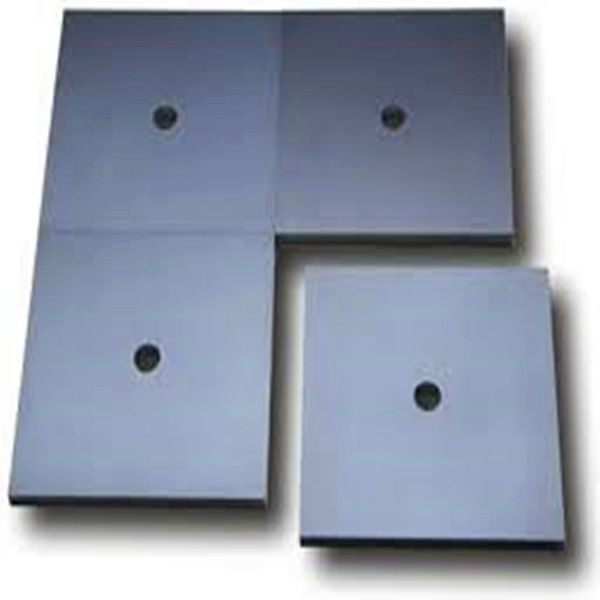

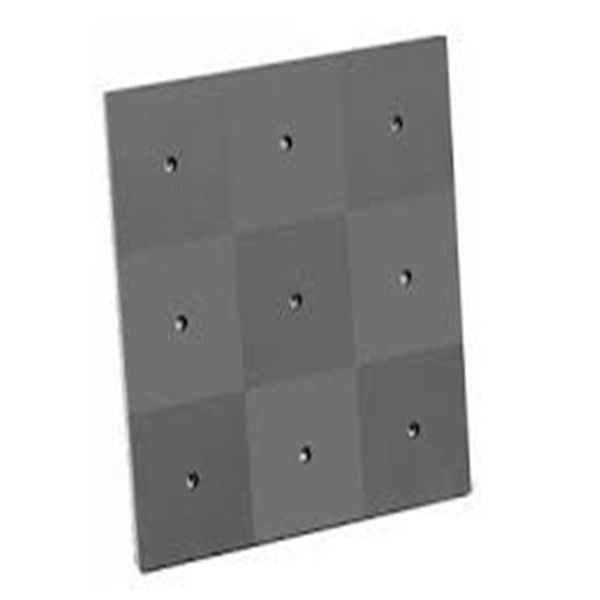

Размер ферритовой плитки для камеры ЭМК

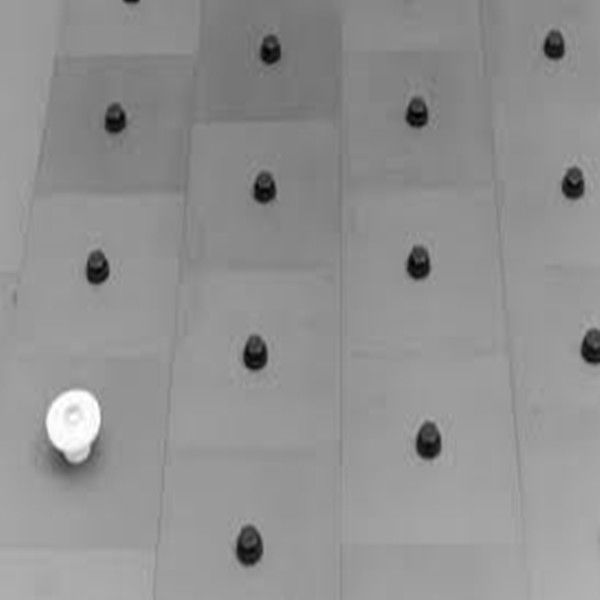

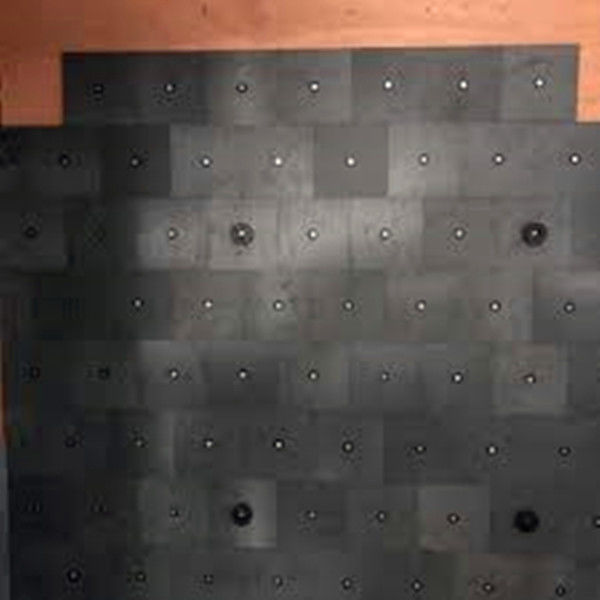

Заявление на использование ферритных плиток для камер ЭМК

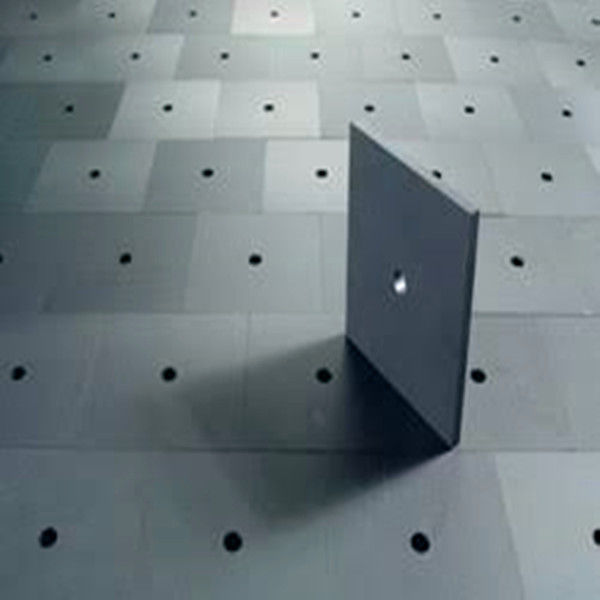

Используется для камер ЭМК
| Первоначальная проницаемость | 5500 |
| Относительный коэффициент потери | 15@0,1 МГц |
| Плотность потока насыщения | 280 ((1194A/m) |
| Продолжительность | 180 |
| принудительность | 3 |
| Относительная температура | 3 |
| Температура Кюри. | 90 |
| Плотность | 4.85*1000 |
| Сопротивляемость | 100 |
Производительность
| 30 МГц | -25,5 дБ |
| 100 МГц | -38 дБ |
| 300 МГц | -19,5 дБ |
| 500 МГц | -16 дБ |
| 700 МГц | -12 дБ |
| 1000 МГц | -10 дБ |
Характеристики материала Hz-FT
| Свойства | Символ | Единица | Стоимость |
| Первоначальная проницаемость | μИАК | 5500 ± 20% | |
| Относительный коэффициент потери | tanδ/μИАК | ×10-6 | 15 (0,1 МГц) |
| Плотность потока насыщения | Bs | МТ | 280 (1194A/m) |
| Продолжительность | Бр | МТ | 180 |
| Принудительность | Hc | А/м | 3 |
| Относительный температурный коэффициент (20°C ~ 60°C) | αμr | ×10-6/°C | 3 |
| Температура Кюри | Tc | °C | > 90 |
| Плотность | δ | в кг/м3 | 4.85×103 |
| Сопротивляемость | Р | Омм | > 100 |
Типичный график потерь отражения ((dB) и спецификации производительности
| Частота | Типичный | Спецификация |
| 30 МГц | -25,5 дБ | -24,0 дБ максимум. |
| 100 МГц | -38,0 дБ | |
| 300 МГц | -19,5 дБ | |
| 500 МГц | -16,0 дБ | |
| 700 МГц | -12.0 дБ | |
| 1000 МГц | -12.0 дБ | - 9,0 дБ максимум. |
| Часть | Размеры в мм |
| А. | 99.95 +/-0.10 |
| В. | 99.95 +/-0.10 |
| В | 6.70 +/-0.10 |
| D | 10.00 +/-0.20 |
| Вес | 330 г |
