Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room

Толщина 6,7 мм ферритовая плитка поглотитель для ЭМС безэховой камеры РЧ экранирующая комната

Продукция - Поглотитель ферритовых плиток
  • Выделить

    амортизатор феррита 6.7mm кафельный

    ,

    плитка феррита безэховой камеры Emc

    ,

    амортизатор феррита 50ohm кафельный

  • Тип
    Ферритовые плитки
  • Цвет
    Черный
  • Приложение
    ЭМС БЕЗЭХОВАЯ КАМЕРА
  • Стандартный размер
    50,2 мм 6,7 мм
  • Полоса пропускания 3 дБ
    5-10%
  • Вносимая потеря
    100 дБ
  • Входное сопротивление
    50 Ом
  • минимальный заказ
    500 штук на заказ
  • Поставлять
    Запас
  • Место происхождения
    Китай
  • Фирменное наименование
    neutral
  • Сертификация
    CE RoHS
  • Номер модели
    6,7
  • Количество мин заказа
    1 - 9 частей
  • Цена
    $1000
  • Упаковывая детали
    ПК 1 в одной коробке
  • Поставка способности
    10 часть/частей в День

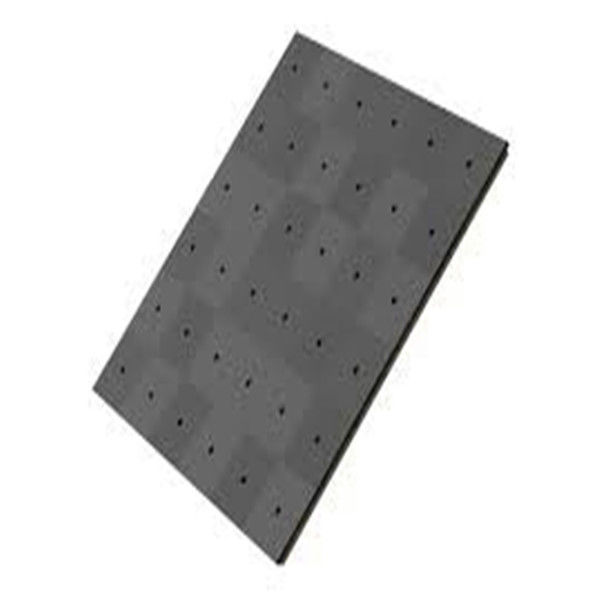

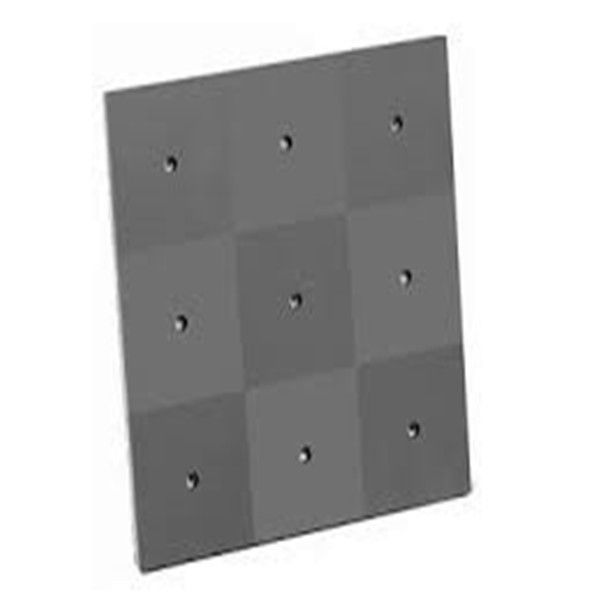

Толщина 6,7 мм ферритовая плитка поглотитель для ЭМС безэховой камеры РЧ экранирующая комната

  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
Получить цену Побеседуйте теперь

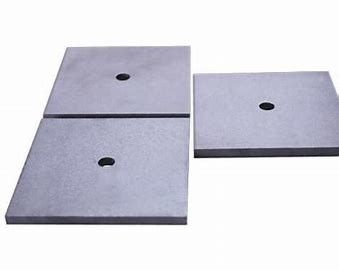

Размер ферритовой плитки
• Базовый размер: 100*100 мм
• Стандартная высота: 5,2 мм, 6,7 мм
• Диаметр отверстия: 10 мм


Применение ферритовой плитки
• Используется для ЭМС-камеры
Основано на принципе, что комплексная магнитная проницаемость равна (или почти равна) комплексному диэлектрической проницаемости. Материалы с таким свойством демонстрируют импеданс, равный импедансу "свободного пространства", и поэтому не отражают излучаемую энергию при нормальном падении.
Ферритовая плитка может обеспечить поглощение от 10 дБ до 25 дБ в диапазоне от 30 МГц до 1 ГГц. Плитки тонкие (примерно 0,26 дюйма), но могут быть тяжелыми (примерно 10 фунтов на квадратный фут).

Размер ферритовой плитки для ЭМС-камеры
• Базовый размер: 100*100 мм
• Стандартная высота: 5,5 мм, 6,7 мм
• Диаметр отверстия: 10 мм

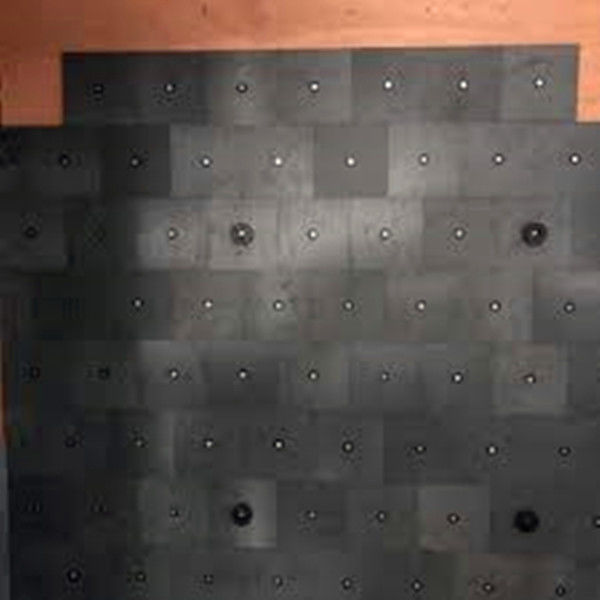

Применение ферритовой плитки для ЭМС-камеры
Используется для ЭМС-камеры
Начальная магнитная проницаемость 5500
Относительный коэффициент потерь 15@0.1MHz
Напряженность насыщения 280(1194A/m)
Остаточная намагниченность 180
Коэрцитивная сила 3
Относительный температурный коэффициент 3
Температура Кюри 90
Плотность 4,85*1000
Удельное сопротивление 100

Производительность
30 МГц -25,5 дБ
100 МГц -38 дБ
300 МГц -19,5 дБ
500 МГц -16 дБ
700 МГц -12 дБ
1000 МГц -10 дБ



Толщина 6,7 мм ферритовая плитка поглотитель для ЭМС безэховой камеры РЧ экранирующая комната 0

Толщина 6,7 мм ферритовая плитка поглотитель для ЭМС безэховой камеры РЧ экранирующая комната 1
