EMC камера Rf Ферритная плитка 6,7 мм 5,2 мм Высота EMC анехоическая камера

MOQ:	>Части =1000
цена:	$2.90
standard packaging:	Деревянный случай
Supply Capacity:	1000 часть/частей в Неделя

Detail Information

Product Description

Detail Information

Место происхождения

Китай

Фирменное наименование

haozhuo

Сертификация

CE RoHS

Номер модели

H-100

RC Filter

Передаточная функция:

Низкий проход

Тип упаковки:

Поверхностный монтаж

Номинальная центральная частота:

50 Гц

Полоса пропускания 3 дБ:

1 МГц

Вносимая потеря:

Входное сопротивление:

Затухание в полосе задерживания:

Базовый размер:

10*10

Стандартная высота:

5,2 мм, 6,7 мм

Цвет:

Черный

минимальный заказ:

Тип модели:

Плитка 52, Плитка 67

Упаковка:

с тарелкой

Порт:

Шанхай

Выделить:

Амортизатор феррита Rf кафельный

Плитка феррита EMC

Поглотитель ферритовых плиток

Product Description

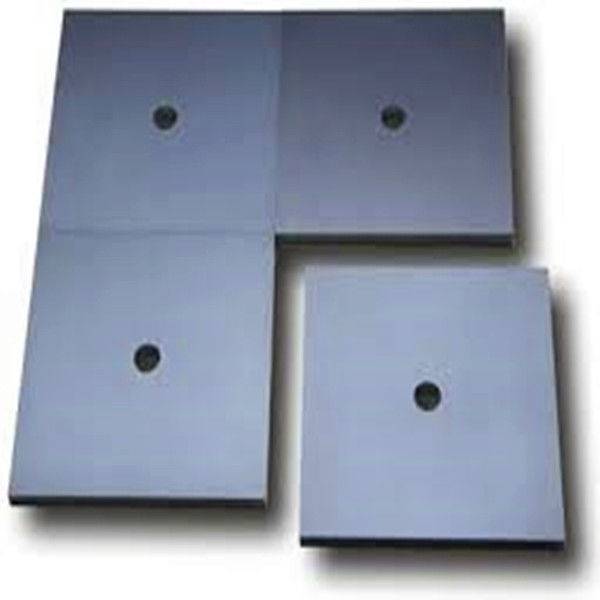

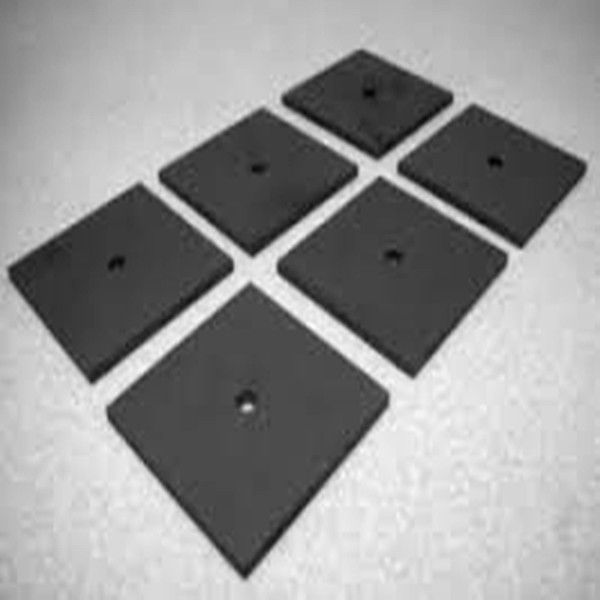

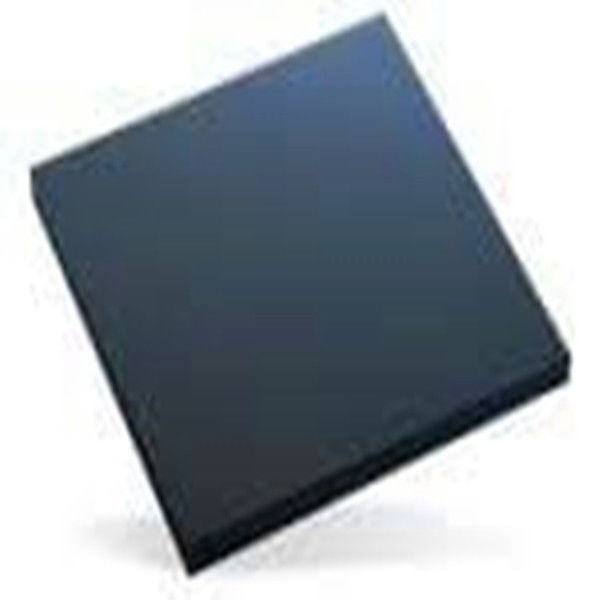

Ферритовая плитка высотой 6,7 мм, 5,2 мм для ЭМС-камеры

Типичная производительность при:
- 30 МГц = -18,0 дБ
- 100 МГц = -27,0 дБ
- 300 МГц = -25,0 дБ
- 500 МГц = -19,5 дБ
- 1000 МГц = -12,5 дБ
Начальная магнитная проницаемость: 2000 ± 20%
Относительные потери: 25 (0,1 МГц) tanδ/μiac
Напряженность насыщения: 260 (1194 А/м)
3,93" на 3,93" (толщина 0,0265")
Применяются минимальные требования к заказу

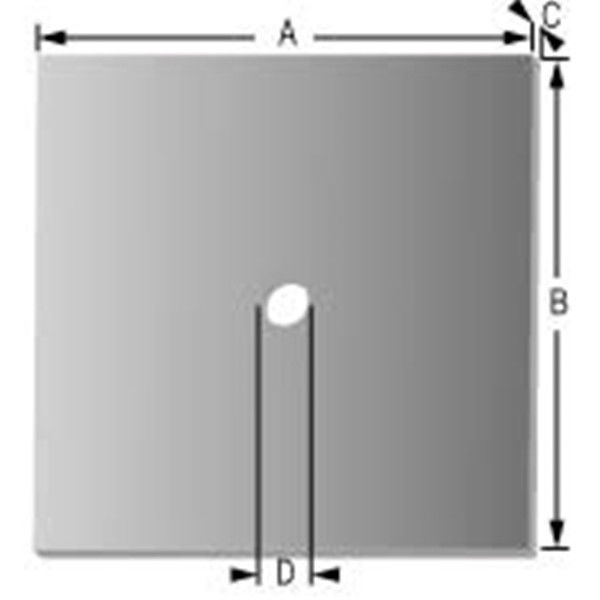

Размер ферритовой плитки

• Базовый размер: 100*100 мм

• Стандартная высота: 5,2 мм, 6,7 мм

• Диаметр отверстия: 10 мм

Начальная магнитная проницаемость	5500
Коэффициент относительных потерь	15 при 0,1 МГц
Напряженность насыщения	280 (1194 А/м)
Остаточная намагниченность	180
Коэрцитивная сила	3
Относительный температурный коэффициент	3
Температура Кюри	90
Плотность	4,85*1000
Удельное сопротивление	100

30 МГц	-25,5 дБ
100 МГц	-38 дБ
300 МГц	-19,5 дБ
500 МГц	-16 дБ
700 МГц	-12 дБ
1000 МГц	-10 дБ

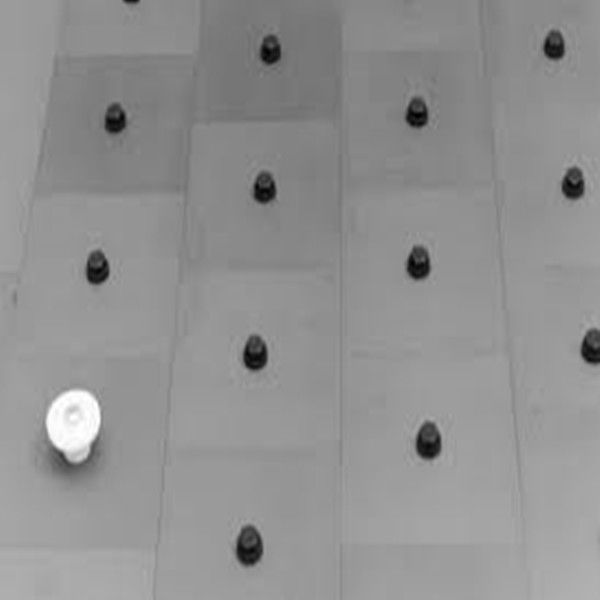

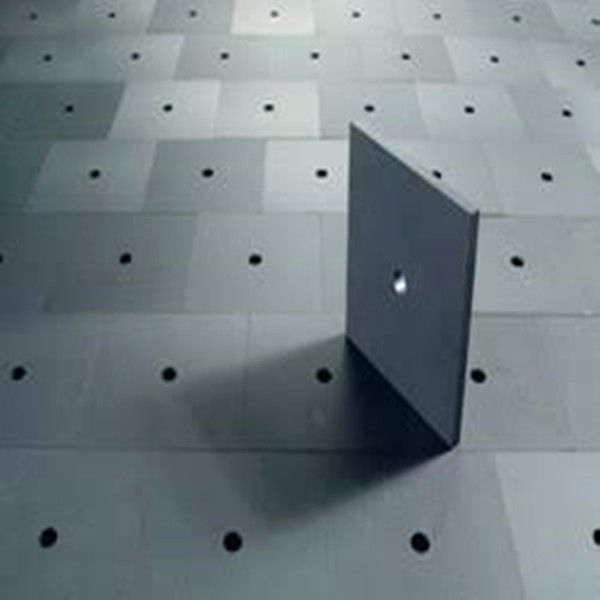

Применение ферритовой плитки

• Используется для ЭМС-камеры

Основано на принципе комплексной магнитной проницаемости, равной (или почти равной) комплексной диэлектрической проницаемости. Материалы с таким свойством демонстрируют импеданс, равный импедансу "свободного пространства", и поэтому не отражают излученную энергию при нормальном падении. Ферритовая плитка может обеспечить поглощение от 10 дБ до 25 дБ в диапазоне от 30 МГц до 1 ГГц. Плитки тонкие (примерно 0,26 дюйма), но могут быть тяжелыми (примерно 10 фунтов на квадратный фут).

Размер ферритовой плитки для ЭМС-камеры

• Базовый размер: 100*100 мм

• Стандартная высота: 5,5 мм, 6,7 мм

• Диаметр отверстия: 10 мм

Применение ферритовой плитки для ЭМС-камеры• Используется для ЭМС-камеры

О нас

Наша техническая команда имеет более чем 10-летний опыт в проектировании ЭМС-фильтров. Мы очень хорошо знаем стандарты безопасности UL, VDE, CSA, CE, CQC и т. д.
Наша команда технической поддержки изучила множество стандартов тестирования, таких как промышленные применения (IEC61800-3 для преобразователей частоты, EN12015 для лифтов, EN55011 для промышленных устройств и т. д.) и военные применения (GJB151A, GJB152A и т. д.). Мы можем быстро, эффективно и недорого решить проблемы ЭМС.
Наше испытательное оборудование: цифровой мост LCR / испытатель напряжения / испытатель сопротивления изоляции / анализатор спектра / испытатель индуктивности / стандартный источник сигнала / экранированная комната / испытатель интенсивности помех и т. д.
Наш продукт: ЭМС-фильтр общего назначения / ЭМС-фильтр для преобразователей частоты / ЭМС-фильтр для экранирующих устройств / ЭМС-фильтр для военных применений
Наше преимущество: высокое качество / высокая экономичность / короткие сроки поставки
Наш сервис: на все продукты предоставляется двухлетняя гарантия
Наши основные клиенты: системы привода преобразователей частоты и сервопривода / системы экранирования МРТ / системы солнечных инверторов / системы рельсового транспорта и т. д.
