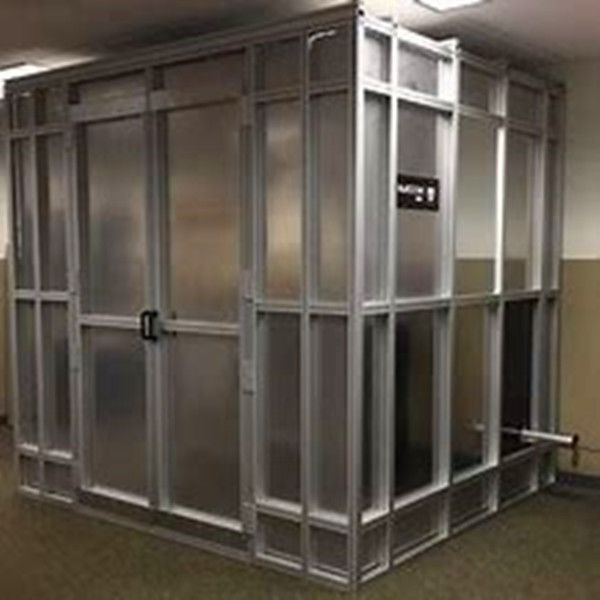

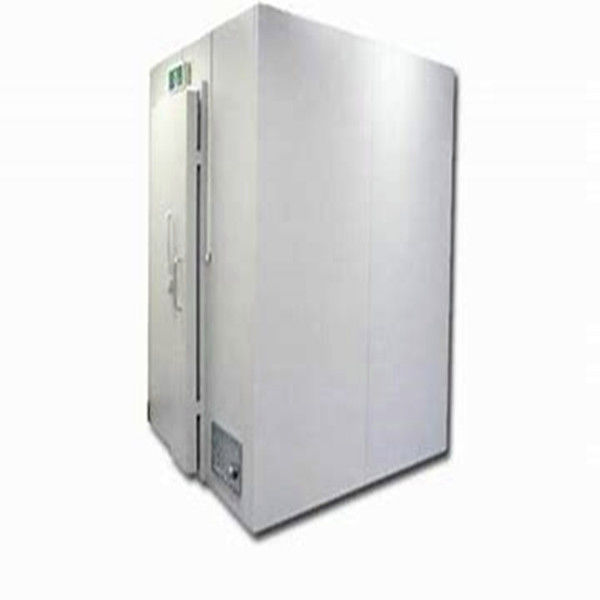

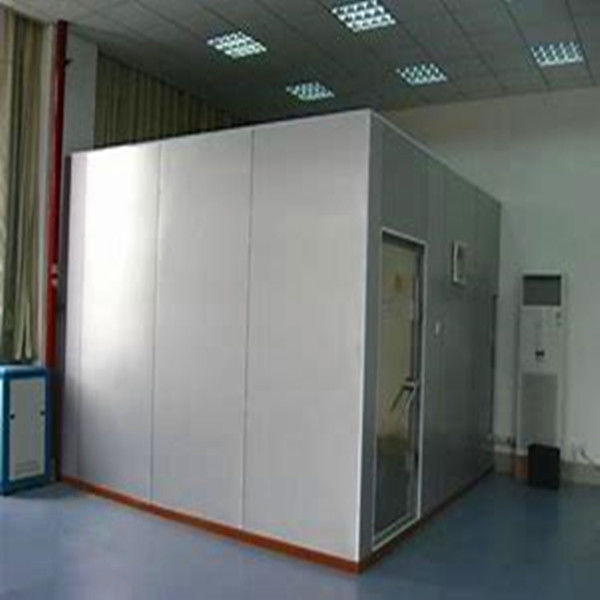

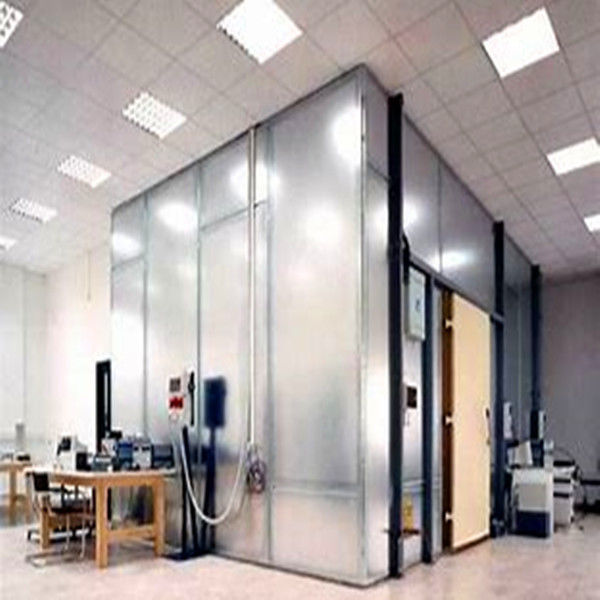

Лабораторный шкаф с РЧ-экранированием МРТ Медное экранирование от 14 кГц до 40 ГГц РЧ-экранированная комната безэховая камера ЭМС
-
Выделить
экран меди mri
,Комната защищать MRI RF
,ВЧ экранированная комната
-
ТипRC Filter
-
Передаточная функцияНизкий проход
-
Тип упаковкиПоверхностный монтаж
-
Номинальная центральная частота50 Гц
-
Полоса пропускания 3 дБ10 м
-
Вносимая потеря100 дБ
-
Входное сопротивление50 Ом
-
Затухание в полосе задерживания100 дБ
-
Источник питанияОднофазный Трехфазный или постоянный ток
-
ИспользованиеEMC Тест
-
Размер комнатыиндивидуальный
-
Размер дверииндивидуальный
-
Панель2 мм/3 мм стальная панель
-
затухание14 кГц-40 ГГц> = 100 дБ
-
Упаковкадеревянный ящик
-
Срок поставки2-3 недели для EMC тестирование электромагнитной экранирования RF Room
-
ПортШанхай
-
Фирменное наименованиеhaozhuo
-
СертификацияCE RoHS
-
Номер моделиH
-
Количество мин заказа>=1 устанавливает
-
Цена$10,000.00
-
Упаковывая деталиДеревянный случай
-
Поставка способности1 набор/набор в Месяц
Лабораторный шкаф с РЧ-экранированием МРТ Медное экранирование от 14 кГц до 40 ГГц РЧ-экранированная комната безэховая камера ЭМС
14 кГц-40 ГГц более 100 дБ для лабораторных радиочастотных экранированных шкафов
Радиочастотный экранирующий бокс EMC Pioneer
- Разработка и производство пневматических радиочастотных экранирующих боксов
- Полуавтоматический радиочастотный экранирующий бокс и;
- Полностью ручной радиочастотный экранирующий бокс
- Для тестирования Wi-Fi, Bluetooth, RFID, 3G и WLAN, GPS и Wimax
- Используется для тестирования от сотовой станции к сотовой станции
Когда необходима экранированная комната?
· Если ваша лаборатория находится рядом с широкополосным излучателем (т.е. оборудованием, передающим несколько частот ниже 400 Гц), радиовышкой, передатчиком мобильной связи или другими крупными генераторами поля, вам следует рассмотреть экранированную комнату.
· Если ваши исследования находятся в гамма-диапазоне, и вы не хотите использовать фильтр нижних частот 60/50 Гц для удаления шума от сети питания, вы можете рассмотреть экранированную комнату. Мы рекомендуем предпринять вышеуказанные шаги, чтобы сначала минимизировать шум от сети питания. Если этого недостаточно для ваших нужд, то экранированная комната может помочь.
| Особенности продукта | ||||
| Экранирующие панели изготовлены из формованных холоднокатаных стальных листов. Они соединены способом и сварены с защитой CO2, что может предотвратить деформацию пластин и обеспечить ровность стальных пластин. | ||||
| Самонесущая каркасная конструкция изготовлена из профильных материалов. | ||||
| Экранирующая дверь является опциональной: стандартная электроприводная дверь (электроприводная / ручная альтернатива), полностью автоматическая экранирующая дверь (активируемая светом с паролем) раздвижная дверь. На поверхности двери имеется декоративная отделка из нержавеющей стали. Стандартный размер двери: 0,85 × 2 (м). | ||||
| Крупногабаритная подвесная раздвижная экранирующая дверь, электроприводная раздвижная дверь с толкателем, электроприводная раздвижная дверь с воздушной подушкой, поворотная дверь с направляющей. | ||||
| Вентиляционное окно выполнено в виде сотового волновода размером: 300 × 300 (мм). | ||||
| Фильтр питания находится в состоянии высокой производительности и низкого утечки. | ||||
| Телефон, кондиционер, противопожарное оборудование, оптоволокно и кабели CAT5 могут быть установлены по индивидуальному заказу. | ||||
| Отделка будет выполнена в экранированной комнате в соответствии со стандартными требованиями к оборудованию. | ||||
| Экранирующие свойства (дБ) | ||||
|
Магнитное поле |
14 кГц | 85 дБ | ||
| 100 кГц | 100 дБ | |||
| 200 кГц | 110 дБ | |||
| Плоская волна | 50-103 МГц | 120 дБ | ||
|
Микроволны |
1-10 ГГц | 110 дБ | ||
| 10-20 ГГц | 100 дБ | |||
| 20-40 ГГц | 80 дБ | |||
| Область применения | ||||
| Тестирование ЭМС | ||||
| Элемент 1 | Модульная панель, 2 мм/3 мм оцинкованная стальная пластина | |||
| Элемент 2 | Радиочастотная экранирующая дверь, размер проема: 1000*2000 мм Или индивидуальный размер |
|||
| Элемент 3 | Сетевые фильтры 16А/ 32А/50А/63А Или индивидуальные параметры |
|||
| Элемент 4 | Сотовые вентиляционные панели 300x300x25 мм 300x600x25 мм Или индивидуальный размер |
|||
| Элемент 5 | Радиочастотная панель 300*200 мм, включая волновод Ø4 см / L220 см x1 BNC*2/N*2/SMA*2 Или индивидуальный размер |
|||
| Элемент 6 | Пол Антистатический пол или ламинат Или индивидуальные материалы |
|||
| Элемент 7 | Пенопластовый радиочастотный поглотитель Ферритовая плитка Высокомощный поглотитель |
|||
| Элемент 8 | Пальцы из бериллиевой меди | |||
| Элемент 9 | Стальной волновод | |||
| Элемент 10 | ЭМИ экранирующая прокладка | |||
| Экранирующие свойства радиочастотной безэховой камеры (дБ) | ||
|
Магнитное поле |
14 кГц | 75 дБ |
| 100 кГц | 100 дБ | |
| 200 кГц | 110 дБ | |
| Плоская волна | 50-103 МГц | 120 дБ |
|
Микроволны |
1-10 ГГц | 110 дБ |
| 10-20 ГГц |
100 дБ |
|
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
