14 KHz To 18 GHz Radiology RF Shielding Room Mri Faraday Cage 1.2m*2m

14 кГц до 18 ГГц Радиология Радиочастотная камера защиты МРИ Клетка Фарадея 1,2 м*2 м

  • Выделить

    комната защищать 18GHz RF

    ,

    Комната защищать RF радиологии

    ,

    Комната Mri защищать RF

  • тип
    Радиоуправляемый фильтр
  • Передающая функция
    Низкопроходный
  • Тип упаковки
    Поверхностный монтаж
  • Номинальная центральная частота
    50 Гц
  • ширина полосы частот 3db
    10 метров
  • Потеря вставки
    100dB
  • входное комплексное сопротивление
    50 Омм
  • Ослабление стопбанда
    100dB
  • Электрическое питание
    однофазный трехфазный или постоянный ток
  • Использование
    испытание на электромагнитную совместимость
  • Размер комнаты
    Настраиваемый
  • Размер двери
    Настраиваемый
  • Панель
    стальная панель 2мм/3мм
  • Затухание
    14 кГц-40 ГГц> = 100 дБ
  • Упаковка
    Деревянный корпус
  • Время доставки
    2-3 недели для испытаний на электромагнитную совместимость. Электромагнитное экранирование. Радиочас
  • Порт
    Шанхай
  • Фирменное наименование
    haozhuo
  • Сертификация
    CE RoHS
  • Номер модели
    H
  • Количество мин заказа
    >=1 устанавливает
  • Цена
    $10,000.00
  • Упаковывая детали
    Деревянный случай
  • Поставка способности
    1 набор/набор в Месяц

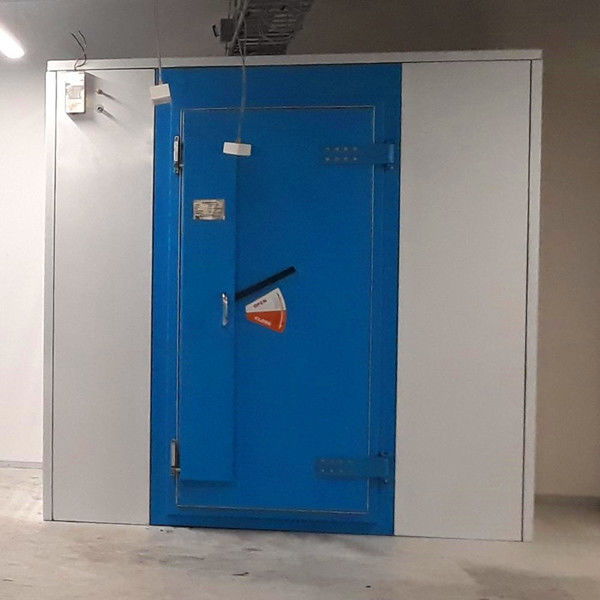

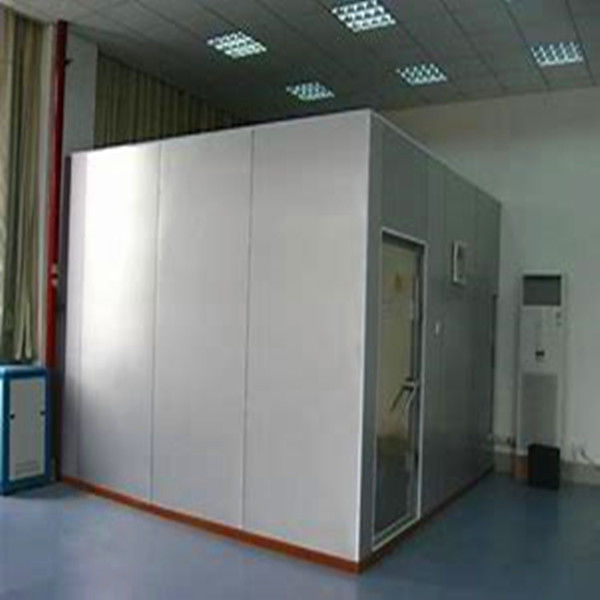

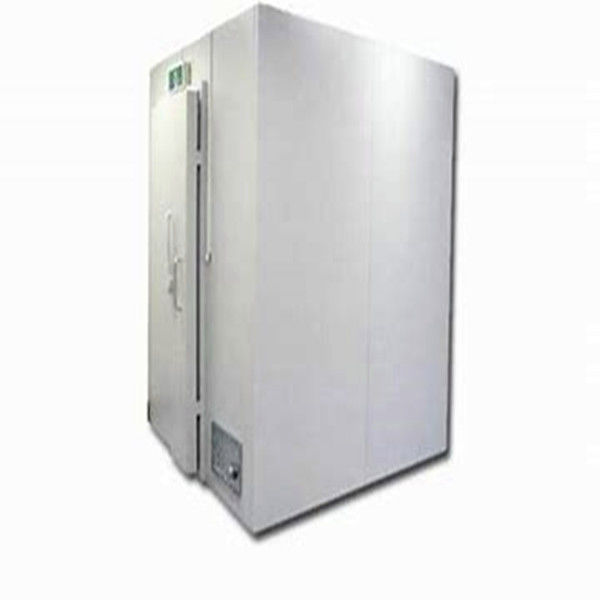

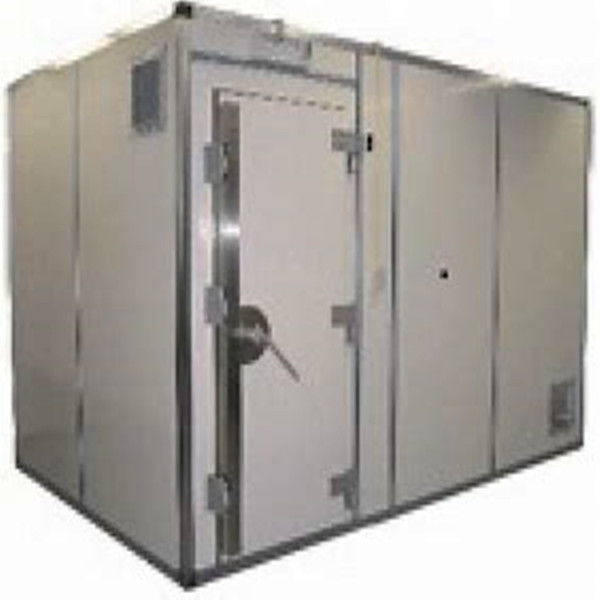

14 кГц до 18 ГГц Радиология Радиочастотная камера защиты МРИ Клетка Фарадея 1,2 м*2 м

14 кГц до 18 ГГц соответствуют 100 дБ RF-щит комнаты



Мы используем другие материалы и методы, когда это требуется для специальных целей, таких как архитектурные, медные и текстильные щиты.Полностью интегрированная система состоит из нескольких защитных компонентов, таких как панели., двери, сосуды, окна, панели доступа, электрические фильтры и широкий спектр защитных элементов для проникновения для всех видов интерфейсов СМИ.



Многие из этих компонентов требуют гибкого, стабильного и долговечного герметичного соединения с защитой.С этой целью мы разработали RF сетку, способную работать от нескольких кГц до 40 ГГц. Individual components were developed with the focus of achieving superb electromagnetic shielding performance with the understanding that the limit of effectiveness would be set by the weakest component.



Когда нужна защищенная комната?

· Если ваша лаборатория находится рядом с широкополосным излучателем (т.е. оборудованием, которое передает множественные частоты ниже 400 Гц), радиобашней, передатчиком мобильных телефонов или другими большими генераторами поля,Тогда вам стоит подумать о защищенной комнате..

· Если ваше исследование находится в гамма-диапазоне и вы не хотите использовать фильтр 60/50 Гц для удаления шума от электросети, вы можете рассмотреть возможность использования защищенного помещения.Мы рекомендуем вам сделать шаги выше, чтобы сначала свести к минимуму шум электросетиЕсли этого недостаточно для ваших нужд, то защищенная комната может помочь.



Характеристики продукта
Защитные панели изготавливаются из формованных холоднокатаных стальных плит.который может удерживать пластины от искажения и обеспечивать выравнивание стальных пластин.
Самоподдерживающаяся конструкция рамы изготовлена из материалов секции.
Защитная дверь является необязательной: стандартная электромотивная дверь (электромотивная / ручная альтернатива), полностью автоматическая защитная дверь (свет активирован с паролем) раздвижная дверь.Подсветка декорации из нержавеющей стали на поверхности двериСтандартные размеры двери:0.85×2 ((m).
Крупномасштабные подвесные скользящие дверцы с защитой, электродвигательная скользящая дверь с толчком, электродвигательная скользящая дверь с газовым мешком, вращающаяся дверь с рельсом.
Проветриваемое окно выполнено в виде клетчатки с волноводом, размер: 300×300 мм.
Силовой фильтр в состоянии высокой производительности и низкой утечки.
Телефон, кондиционер, пожарные устройства, оптические волокна и кабели CAT5 могут быть оборудованы на заказ.
Декорация будет организована в комнате экранирования в соответствии со стандартом оборудования.
Свойства защиты (dB)



Магнитное поле

14 кГц 85 дБ
100 кГц 100 дБ
200 кГц 110 дБ
Плоская волна 50-103 МГц 120 дБ



Микропрограммное обеспечение

1-10 ГГц 110 дБ
10-20 ГГц 100 дБ
20-40 ГГц 80 дБ
Сфера применения
ЭМК-тестирование
Положения 1 Модуль Тип панели, 2 мм/3 мм оцинкованная стальная плита
Положения 2 Радиочастотные защитные двери, размер открытия: 1000*2000 мм
Или настраиваемое измерение

Положения 3 Силовые фильтры
16A/ 32A/50A/63A
Или настраиваемый параметр

Положения 4 Вентиляционные панели для медовой рощи
300х300х25 мм
300х600х25 мм
Или настраиваемое измерение

Положения 5 Радиочастотная панель
300*200мм,включая водоворот Ø4cm / L220cm x1 BNC*2/N*2/SMA*2
Или настраиваемое измерение

Положения 6 Полы
Антистатические полы или ламинатные полы
Или материалы по заказу

Положения 7 Пенообразующий радиочастотный абсорбтор
Феритовые плитки
Амортизатор высокой мощности

Положения 8 Бериллий медные пальцы
Положения 9 Стальные волноводы
Положения 10 Защитная уплотнитель EMI





Свойства защитных элементов радиочастотных анехозных камер (dB)



Магнитное поле

14 кГц 75 дБ
100 кГц 100 дБ
200 кГц 110 дБ
Плоская волна 50-103 МГц 120 дБ



Микропрограммное обеспечение

1-10 ГГц 110 дБ
10-20 ГГц

100 дБ
