High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Высокочастотная ферритовая плитка-поглотитель для РЧ-экранирования размером 100*100 для РЧ-экранированных помещений, безэховых камер ЭМС

Продукция - Поглотитель ферритовых плиток
  • Выделить

    Амортизатор феррита защищать Rf кафельный

    ,

    Амортизатор 100x100 феррита кафельный

    ,

    амортизатор феррита 100dB кафельный

  • Тип
    ферритовая плитка
  • Цвет
    Черный
  • Базовый размер
    100*100
  • Толщина
    50,2 мм 6,7 мм
  • Полоса пропускания 3 дБ
    14К
  • Вносимая потеря
    100 дБ
  • Входное сопротивление
    50 Ом
  • Затухание в полосе задерживания
    100 дБ
  • Приложение
    КАМЕРА EMC
  • минимальный заказ
    500 шт.
  • Поставлять
    10000
  • Доставка
    По морю
  • Порт
    Шанхай
  • Место происхождения
    Цзянсу, Китай
  • Фирменное наименование
    neutral
  • Сертификация
    CE RoHS
  • Номер модели
    5,2
  • Количество мин заказа
    1 - 9 частей
  • Цена
    $1000
  • Упаковывая детали
    100 ПК в одной коробке вес брутто о 20Kg
  • Поставка способности
    100 часть/частей в Неделя

Высокочастотная ферритовая плитка-поглотитель для РЧ-экранирования размером 100*100 для РЧ-экранированных помещений, безэховых камер ЭМС

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Получить цену Побеседуйте теперь

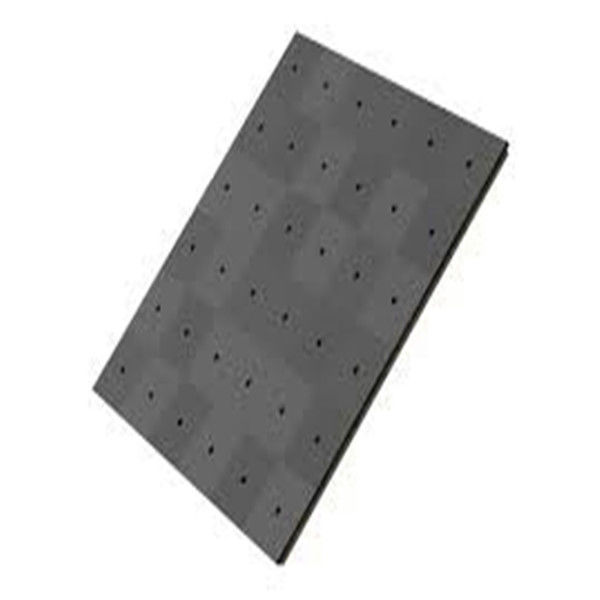

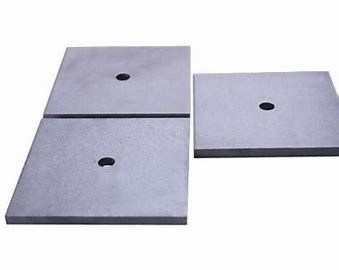

Размер ферритной плитки

  • Размер основания: 100*100 мм
  • Стандартная высота: 5,2 мм, 6,7 мм
  • Диаметр отверстия: 10 мм





Применение ферритных плиток

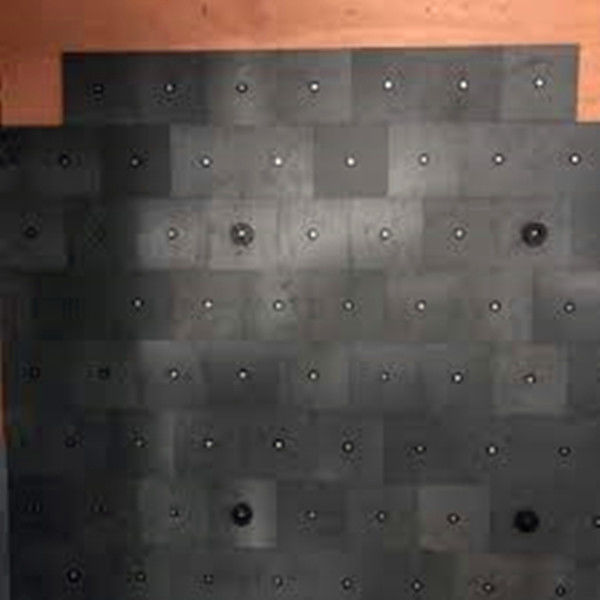

  • Используется для камер ЭМК

Основан на принципе наличия сложной магнитной проницаемости, равной (или почти равной) сложной диэлектрической постоянной.Материалы с этим свойством проявляют импеданс, равный импедансу "свободного пространства", и поэтому не отражают излученную энергию при нормальном воздействии.

Феритная плитка может обеспечивать поглощение 10 - 25 дБ между 30 МГц и 1 ГГц. Плитки тонкие (примерно 0,26 дюйма), но могут быть тяжелыми (примерно 10 фунтов на квадратный фут).

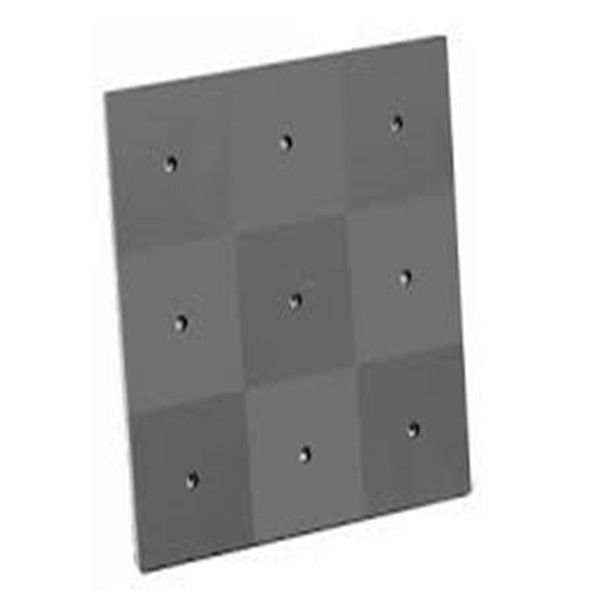

Размер ферритовой плитки для камеры ЭМК

  • Размер основания: 100*100 мм
  • Стандартная высота: 5,5 мм, 6,7 мм
  • Диаметр отверстия: 10 мм

Заявление на использование ферритных плиток для камер ЭМК

Используется для камер ЭМК

Первоначальная проницаемость 5500
Относительный коэффициент потери 15@0,1 МГц
Плотность потока насыщения 280 ((1194A/m)
Продолжительность 180
принудительность 3
Относительная температура 3
Температура Кюри. 90
Плотность 4.85*1000
Сопротивляемость 100



Производительность

30 МГц -25,5 дБ
100 МГц -38 дБ
300 МГц -19,5 дБ
500 МГц -16 дБ
700 МГц -12 дБ
1000 МГц -10 дБ



Высокочастотная ферритовая плитка-поглотитель для РЧ-экранирования размером 100*100 для РЧ-экранированных помещений, безэховых камер ЭМС 0

Часть Размеры в мм
А. 99.95 +/-0.10
В. 99.95 +/-0.10
В 6.70 +/-0.10
D 10.00 +/-0.20
Вес

330 г





Высокочастотная ферритовая плитка-поглотитель для РЧ-экранирования размером 100*100 для РЧ-экранированных помещений, безэховых камер ЭМС 1Высокочастотная ферритовая плитка-поглотитель для РЧ-экранирования размером 100*100 для РЧ-экранированных помещений, безэховых камер ЭМС 2
