EMC камера Ферритная плитка Поглотитель анехоическая камера
-
Выделить
Плитки феррита камеры EMC
,плитки феррита 6.7mm
,амортизатор плитки феррита
-
ТипRC Filter
-
Передаточная функцияНизкий проход
-
Тип упаковкиПоверхностный монтаж
-
Номинальная центральная частота50 Гц
-
Полоса пропускания 3 дБ1 МГц
-
Вносимая потеря100
-
Входное сопротивление50
-
Затухание в полосе задерживания100
-
Базовый размер10*10
-
Стандартная высота5,2 мм, 6,7 мм
-
ЦветЧерный
-
минимальный заказ5 кв
-
Тип моделиПлитка 52, Плитка 67
-
Упаковкас тарелкой
-
ПортШанхай
-
Место происхожденияКитай
-
Фирменное наименованиеhaozhuo
-
СертификацияCE RoHS
-
Номер моделиH-100
-
Количество мин заказа>Части =1000
-
Цена$2.90
-
Упаковывая деталидеревянный случай
-
Поставка способности1000 часть/частей в Неделя
EMC камера Ферритная плитка Поглотитель анехоическая камера

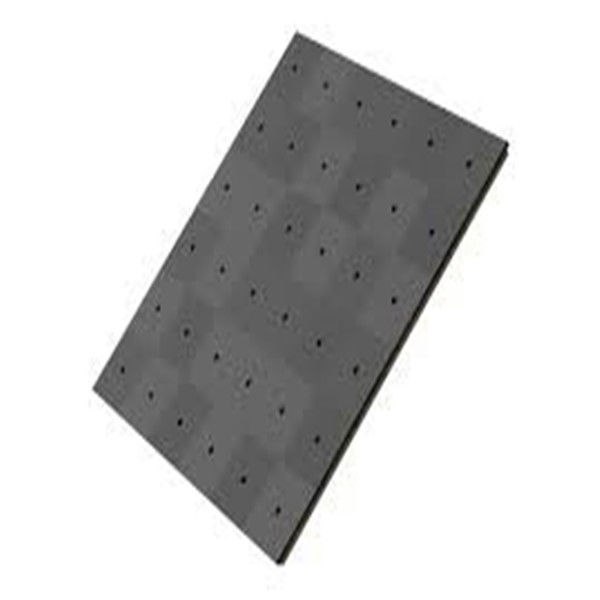

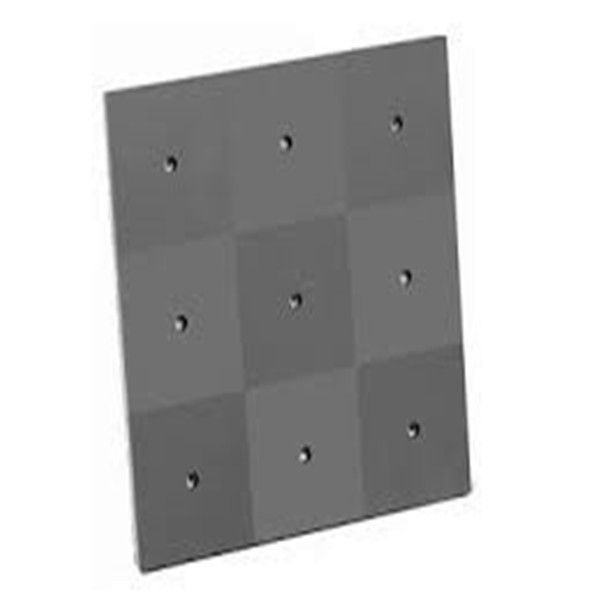

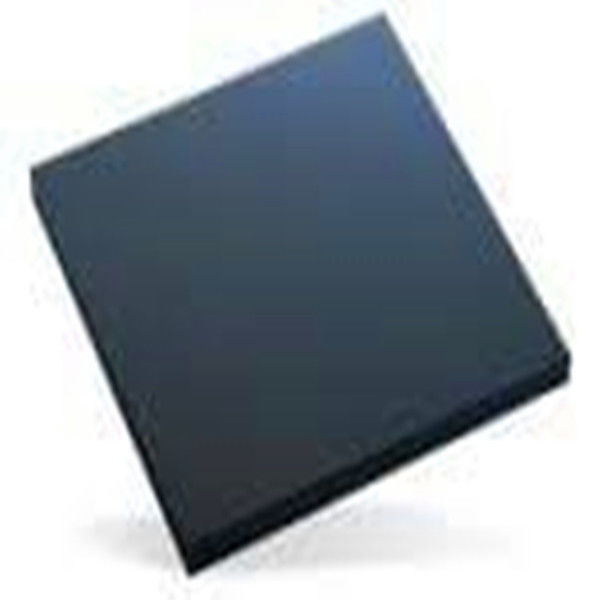

6.7 мм толщины 100 * 100 ферритные плитки для EMC камеры
Ключевые физические атрибуты феррита в экранировании заключаются в том, что он состоит из областей с поляризованным уклоном, которые вращаются против колеблющейся волны для поглощения излученной энергии.Ферриты очень хороши в диапазоне частот от 30 МГц до 800 МГц с уменьшением производительности после этого.

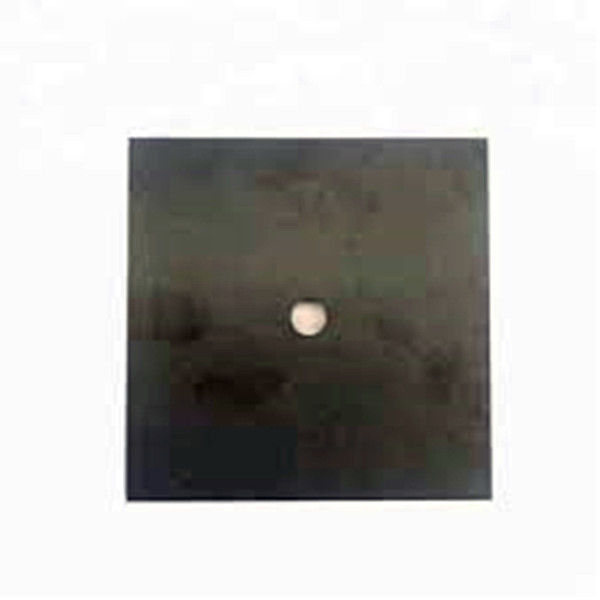

Размер ферритной плитки
· Размер основания: 100*100 мм
· Стандартная высота: 5,2 мм, 6,7 мм
· Диаметр отверстия: 10 мм
| Первоначальная проницаемость | 5500 |
| Относительный коэффициент потери | 15@0,1 МГц |
| Плотность потока насыщения | 280 ((1194A/m) |
| Продолжительность | 180 |
| принудительность | 3 |
| Относительная температура | 3 |
| Температура Кюри. | 90 |
| Плотность | 4.85*1000 |
| Сопротивляемость | 100 |
| 30 МГц | -25,5 дБ |
| 100 МГц | -38 дБ |
| 300 МГц | -19,5 дБ |
| 500 МГц | -16 дБ |
| 700 МГц | -12 дБ |
| 1000 МГц | -10 дБ |
Применение ферритных плиток

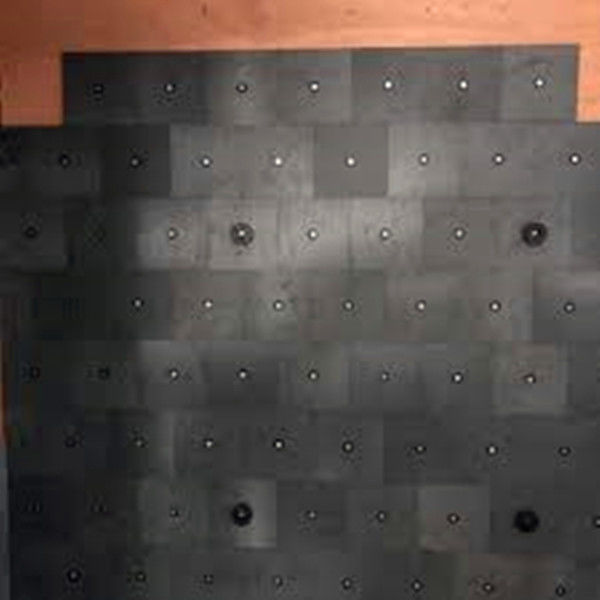

· Используется для ЭМК камеры
Основан на принципе наличия сложной магнитной проницаемости, равной (или почти равной) сложной диэлектрической постоянной.Материалы с этим свойством проявляют импеданс, равный импедансу "свободного пространства", и поэтому не отражают излученную энергию при нормальном воздействии. Феритная плитка может обеспечивать поглощение 10 - 25 дБ между 30 МГц и 1 ГГц. Плитки тонкие (примерно 0,26 дюйма), но могут быть тяжелыми (примерно 10 фунтов на квадратный фут).

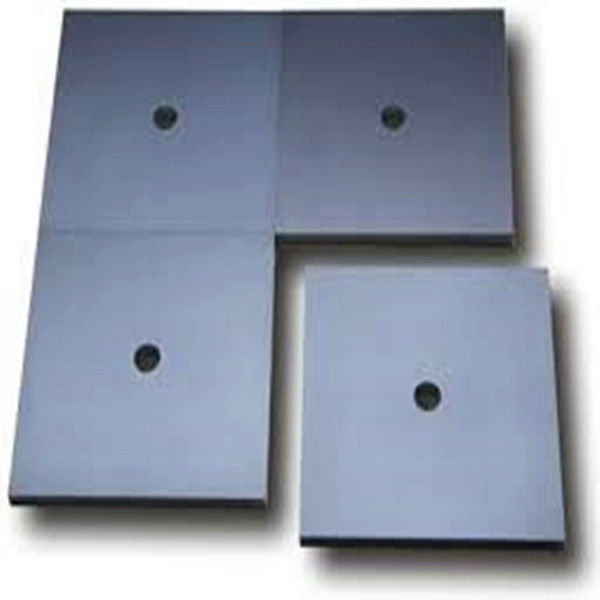

Размер ферритовой плитки для камеры ЭМК
· Размер основания: 100*100 мм
· Стандартная высота: 5,5 мм, 6,7 мм
· Диаметр отверстия: 10 мм
Заявление на использование ферритных плиток для камер ЭМКИспользуется для камер ЭМК
